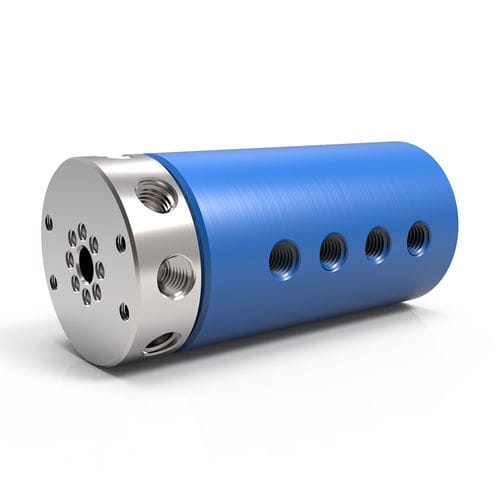

Vakuum-Drehdurchführung LT Series

für Gasfür Luft8-Wege

Übersicht
Die 8‑Durchgang LT‑Serie Drehdurchführungen sind für die Verwendung mit Luft, Gas und Vakuum ausgelegt und eignen sich ideal für Automatisierungs‑ und Robotikanwendungen. Diese leichte, kompakte Drehdurchführung besteht vollständig aus Aluminium und verfügt über acht unabhängige Durchgänge, die den gleichzeitigen Transport unterschiedlicher Medien ermöglichen. LT‑Modelle mit 8 Durchgängen sind serienmäßig mit seitlichen, auf dem Schaft und Gehäuse vorhandenen, verschraubten Anschlüssen ausgestattet und optional mit O‑Ring‑Flanschdichtungen für bündige Montage am Schaft erhältlich.

Hauptmerkmale

• Vollaluminium‑Konstruktion (gehäuse eloxiert)
• Acht unabhängige Durchgänge zur gleichzeitigen Übertragung verschiedener Medien
• Standardmäßig seitliche Gewindeanschlüsse an Welle und Gehäuse
• Optionale O‑Ring Flanschdichtungen für bündige Montage (bei Bestellung angeben)
• Lässt sich direkt mit standardmäßigen Schleifringen zur kombinierten Fluid‑ und Stromübertragung integrieren
• Optionale Schnittstellenmontage: Wellenflansch‑ und Gehäuseflanschmontage

Konfigurationen (ausgewählte Modelle)
Teilenr. | Anschluss | Durchgangsgröße | Durchmesser | Länge | Durchgangsbohrung | Mindestdrehmoment
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Optionen & Integration

• Wellenanschluss‑Optionen: Standard seitliche Gewindeanschlüsse; optionale nichtgewindete O‑Ring Flanschdichtungen für bündige Montage; befestigte Schnittstellenbohrungen; bearbeitete Bohrungen (verschlossen).
• Optionale Schnittstellenmontage: Wellenflanschmontage und Gehäuseflanschmontage.
• Integration elektrischer Schleifringe verfügbar, um Fluidübertragung mit elektrischer Leistung, Signal und/oder Datenübertragung zu kombinieren.

Technische Hinweise

• Geeignete Medien: Luft/Gas (primär). Die Verwendung von Flüssigkeiten wird für dieses Produkt nicht empfohlen; wählen Sie eine alternative DSTI‑Produktlinie, wenn Flüssigmedien erforderlich sind.
• Maximale Vakuumbewertung und Temperaturbedingungen beeinflussen die Dichtungswahl und die Betriebslebensdauer.
• Die angegebenen Mindestdrehmomente basieren auf Null Druck mit Öl/Hydraulikmedien (oder Luft/Gas‑Medien für die SPS‑Serie). Das erforderliche Drehmoment kann bei anderen Medienarten oder bei Trockenlauf höher sein.

Technische Daten

• Maximaler Druck: 600 PSI [40 BAR]
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 in Hg
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Anschlusstypen (typisch): NPT, BSPT
• Geeignete Medien: Luft / Gas (primär). Flüssige Medien werden für dieses Produkt nicht empfohlen.
• Gehäusematerial / Oberfläche: Aluminium (blaue Eloxierung)
• Wellenmaterial / Oberfläche: Aluminium (chemisch vernickelt)
• Wellenanschluss‑Optionen: seitliche Gewindeanschlüsse (Standard), optionale O‑Ring Flanschdichtungen für bündige Montage, befestigte Schnittstellenbohrungen, bearbeitete Bohrungen (verschlossen)
• Typische Anwendungen: Automatisierung, Robotik und andere rotierende Systeme, die mehrere unabhängige Fluiddurchgänge erfordern
