Vakuum-Drehdurchführung LT Series

für Gasfür Luft12-Wege

Übersicht

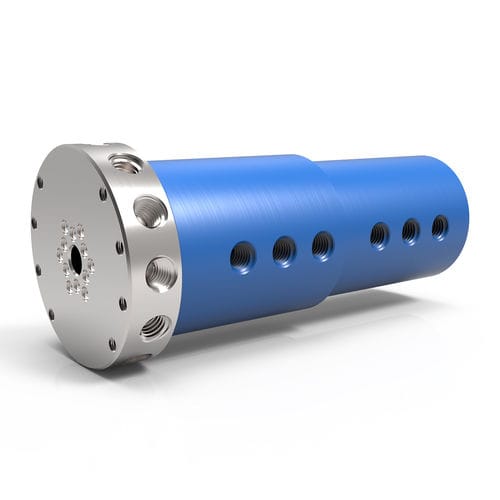

Die 12‑Kanal Drehgelenke der LT Series sind für Luft-, Gas‑ und Vakuumanwendungen in Automations‑ und Robotiksystemen ausgelegt. Das leichte, kompakte Design mit blau eloxiertem Aluminiumgehäuse bietet zwölf unabhängige Leitungen zum gleichzeitigen Fördern unterschiedlicher Medien. Standardmäßig sind seitliche, auf Schaft und Gehäuse vorhandene Gewindeanschlüsse verbaut; optional sind O‑Ring Flanschdichtungen für bündigen Einbau erhältlich (bei Bestellung angeben). Die LT Series lässt sich mit elektrischen Schleifringen für kombinierten Fluid‑ und Energieübertrag integrieren.

Hauptmerkmale

• Vollständig aus Aluminium gefertigt (Gehäuse: blaue Eloxierung)
• Zwölf unabhängige Leitungen für simultanen Transfer mehrerer Medien
• Leichtes, kompaktes Design, geeignet für Automation und Robotik
• Standardmäßige seitliche Gewindeanschlüsse an Welle und Gehäuse; optionale O‑Ring Flanschdichtungen für bündigen Einbau
• Welle: Aluminium (chemisch nickelbeschichtet)
• Kompatibel mit elektrischen Schleifringen für kombinierten Transfer

Leistungsdaten
Max. Druck
600 PSI [40 BAR] (LT Series)

Max. Drehzahl
500 RPM (LT Series)

Max. Vakuum
30 HG

Temperaturbereich
0° F bis 220° F [-18° C bis 105° C]

Geeignete Medien
Luft/Gas (LT Series). Der Einsatz von Flüssigkeiten wird für dieses Produkt nicht empfohlen.

Druckoptionen

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000–20.000 PSI [345–1.375 BAR] — verfügbar in Hochdruckserien (SE, GP, GPS, HVH, HPS) oder als Sonderausführung

Drehzahloptionen

• 20–500 RPM je nach Serie (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Sonderdrehzahlen je nach Konfiguration möglich

Anschlussarten

• NPT, BSPT seitliche Gewindeanschlüsse (Standard für LT)
• Weitere Standards: BSPP, ASME‑BPE, SAE‑ORB oder kundenspezifisch

Wellenanschluss & Montageoptionen

• Standardmäßig seitliche Gewindeanschlüsse (verstopft, wenn O‑Ring Face Seal Option gewählt)
• Optionale nicht-gewindete O‑Ring Face Seal‑Gehäuse für bündigen Einbau (bei Bestellung angeben)
• Gewindebohrungen zur Befestigung, Wellenflansch‑ und Gehäuseflanschmontage
• Bearbeitungsbohrungen sind stets verschlossen

Materialien

• Gehäuse: Aluminium (blaue Eloxierung)
• Welle: Aluminium (chemisch nickelbeschichtet)

Konfigurationen (Auszug)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], Durchgang Ø 0.156" [3.962 mm], Durchmesser 2.937" [74.6 mm], Länge 6.806" [172.873 mm], Durchgangsbohrung 0.375" [9.525 mm], Mindestdrehmoment 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], Durchgang Ø 0.375" [9.525 mm], Durchmesser 4.438" [112.725 mm], Länge 14.070" [357.379 mm], Durchgangsbohrung 0.440" [11.176 mm], Mindestdrehmoment 32 in‑lbs [3.62 Nm]

Hinweise & Warnungen

• Der Einsatz von Flüssigmedien wird für die LT Series nicht empfohlen; wählen Sie eine andere Produktlinie, falls Flüssigkeiten erforderlich sind.
• Alle technischen Werte hängen von den Anwendungsparametern ab; die Betriebsdauer ist abhängig von Drehzahl und Einsatzzyklus.
• Für Anwendungen über 220° F (105° C) oder mit Wasser über 212° F (100° C) sind alternative Dichtungsmaterialien erforderlich — Rücksprache mit dem Hersteller empfohlen.

Technische Daten

• Produkt: LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Max. Druck: 600 PSI [40 BAR]
• Max. Drehzahl: 500 RPM
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Gehäusematerial: Aluminium (blaue Eloxierung)
• Wellenmaterial: Aluminium (chemisch nickelbeschichtet)
• Standardanschlüsse: NPT, BSPT (seitlich, gewindedurchgeführt)
• Montageoptionen: Wellenflansch, Gehäuseflansch, O‑Ring Face Seal für bündigen Einbau
• Geeignete Medien: Luft / Gas (Flüssigkeiten nicht empfohlen)
• Verfügbare Dokumente: LT Series Catalog; LT Series Installation & Mounting (PDF)
