Drehdurchführung für Luft LT Series

für GasVakuum4-Wege

Beschreibung

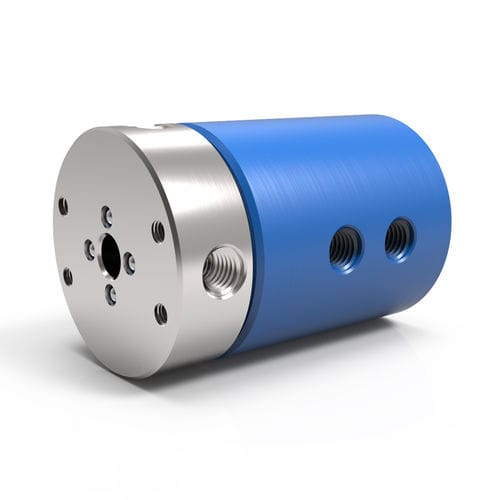

Die 4-Wege-Drehdurchführungen der LT Series sind für Luft-, Gas- und Vakuumanwendungen in Automatisierungs- und Robotersystemen ausgelegt. Diese kompakten, leichten Einheiten verfügen über eine vollständig in Aluminium ausgeführte Konstruktion und vier unabhängige Durchgänge, die den gleichzeitigen Transport unterschiedlicher Medien ermöglichen. LT-Modelle sind serienmäßig mit seitlichen, auf Schaft und Gehäuse angebrachten Gewindeanschlüssen ausgestattet; optional sind Wellenenddichtungen mit O-Ring für bündige Montage erhältlich (bei Bestellung angeben). Die LT Series lässt sich mit standardmäßigen elektrischen Schleifringen kombinieren, um Fluid- und Elektrikübertragung zu koppeln.

Produktmerkmale

• Vollaluminium-Konstruktion (Gehäuse und Welle)
• Vier unabhängige Durchgänge für gleichzeitige Medienübertragung
• Kompaktes, leichtes Design für Automatisierungs- und Robotikanwendungen
• Standard: seitliche Gewindeanschlüsse an Welle und Gehäuse
• Optional: O-Ring-Flanschdichtungen für bündige (nicht-gewindete) Montage
• Kompatibel mit Standard-Schleifringen für kombinierte Fluid-/Elektrik-Lösungen
• Hauptsächlich für Luft/Gas und Vakuum vorgesehen (Flüssigkeiten nicht empfohlen)

Leistungsdaten

• Max. Druck (LT Series): 600 PSI [40 BAR]
• Max. Drehzahl (LT Series): bis zu 500 RPM (konfigurationsabhängig)
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Anschlusstypen (Standard): NPT und BSPT seitliche Gewindeanschlüsse; optional O-Ring-Flanschdichtungen für bündige Montage
• Durchgänge: Vier unabhängige Durchgänge

Konfigurationen (Auswahl)

• LT-2141 (LTM-2141): 1/8"-27 NPT (Rc1/8"-28 BSPT) — Durchgangsgröße 0,156" [3,962 mm], Durchmesser 2,187" [55,55 mm], Länge 3,314" [84,176 mm], Durchgangsbohrung 0,375" [9,525 mm], Mindestdrehmoment 4 in-lbs [0,45 Nm]
• LT-2341 (LTM-2341): 3/8"-18 NPT (Rc3/8"-19 BSPT) — Durchgangsgröße 0,375" [9,525 mm], Durchmesser 3,437" [87,3 mm], Länge 6,284" [159,614 mm], Durchgangsbohrung 0,375" [9,525 mm], Mindestdrehmoment 12 in-lbs [1,36 Nm]

Hinweise und Warnungen
Druck-gegen-Drehmoment- und Druck-gegen-Drehzahl-Daten sind zur Leistungscharakterisierung verfügbar (Diagramme auf der Produktseite). Die Verwendung flüssiger Medien wird für diese Modelle nicht empfohlen. Alle technischen Werte hängen von den Anwendungsparametern ab; die Betriebslebensdauer ist abhängig von Drehzahl und Betriebszyklus. Anwendungen mit Temperaturen über 220° F (105° C) erfordern alternative Dichtungsmaterialien. Die Verwendung von Wasser bei Temperaturen über 212° F (100° C) erfordert ebenfalls geeignete Dichtungsmaterialien.

• Serie / Modell: LT Series
• Max. Druck: 600 PSI [40 BAR]
• Max. Drehzahl: 500 RPM
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Anschlusstypen: NPT und BSPT (standardmäßige seitliche Gewindeanschlüsse); optionale O-Ring-Flanschdichtungen für bündige Montage
• Gehäusematerial: Aluminium (blaue Eloxierung)
• Wellenmaterial: Aluminium (chemisch nickelbeschichtet)
• Durchgänge: Vier unabhängige Durchgänge
• Optionale Schnittstellenmontage: Wellenflansch und Gehäuseflansch
• Wellenanschlussoptionen: seitliche Gewindeanschlüsse; optionale nicht-gewindete O-Ring-Flanschdichtungen; gebohrte, gewindete Befestigungsbohrungen; bearbeitete Bohrungen (verschlossen)
• Geeignete Medien: Luft/Gas und Vakuum (Flüssigkeiten nicht empfohlen)
• Beispiele Mindestdrehmoment: LT-2141 = 4 in-lbs [0,45 Nm]; LT-2341 = 12 in-lbs [1,36 Nm] (Beispiel bei Null-Druck)
