Inspektionssystem zur Qualitätskontrolle dsound® Tap Check

Ultraschallelektronischdynamisch

Das dsound® Tap Check-System erkennt beschädigte und fehlerhafte Glasbehälter und ermöglicht eine anschließende automatisierte Aussortierung.

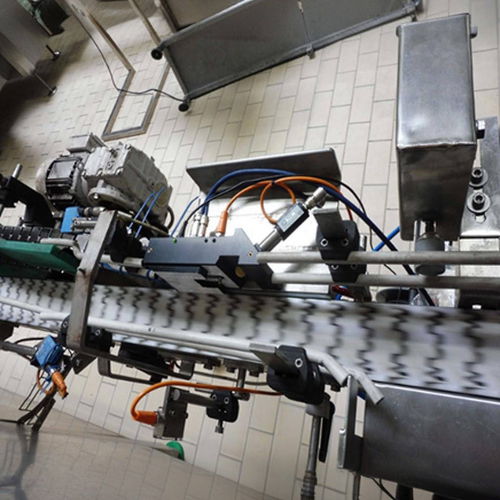

Das System wird direkt in die Produktionslinie integriert und prüft jeden einzelnen Behälter. Mit einer Prüfleistung von bis zu 28.000 Behältern pro Stunde ist es für den industriellen Hochgeschwindigkeitsbetrieb ausgelegt. Es besteht aus einem Luftschallsensor, einer mechanischen Anregeeinheit sowie zwei Lichtschranken zur präzisen Triggerung und Prozesssynchronisation.

Die Funktionsweise basiert auf der akustischen Resonanzanalyse. Dabei wertet der Luftschallsensor dsound® USS4-LS die charakteristischen Resonanzfrequenzen des Glasbehälters aus, nachdem dieser durch das System impulshaft angeregt wurde. Auf diese Weise lassen sich Rückschlüsse auf den strukturellen Zustand des Behälters ziehen.

Die Erregereinheit erzeugt eine definierte mechanische Impulsanregung, durch die der Behälter in Schwingung versetzt wird. Innerhalb des Glaskörpers breiten sich dabei Schallwellen aus, wodurch der Behälter für eine kurze Zeit in seinen natürlichen Eigenschwingungen schwingt. An der Oberfläche werden diese Körperschallschwingungen in Luftschall umgewandelt und können dadurch vom integrierten USS4-Luftschallsensor zuverlässig erfasst werden.

Aus dem ermittelten Frequenzspektrum werden charakteristische Merkmale berechnet, die anschließend bestimmten Zuständen wie „intakt“, „beschädigt“ oder „rissbehaftet“ zugeordnet werden können. Dadurch ermöglicht das System eine hochzuverlässige Qualitätsbewertung im laufenden Produktionsprozess.
