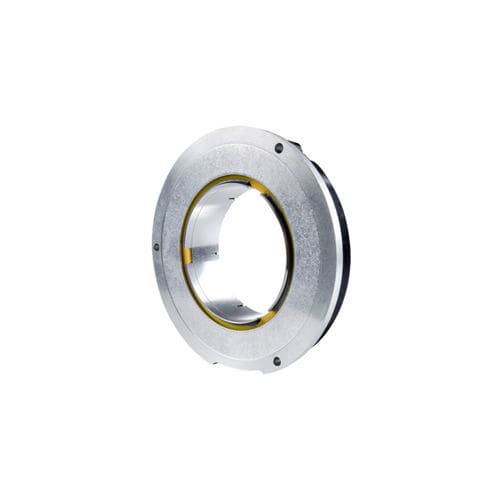

Absoluter Drehgeber ECI/EBI 100 series

induktivHohlwelleMultiturn

Absoluter Drehgeber ohne Eigenlagerung Hohe Axialtoleranz bis ±0,3 mm Durchgehende Hohlwelle Ø 50 mm Robuste induktive radiale Abtastung Positioniergenauigkeit bis ±90" 524 288 Positionen/U Multiturn-Funktion bis 65 536 Umdrehungen Max. Arbeitstemperatur 115 °C Auswertung unterschiedlicher externer Temperatursensoren Schnittstelle: EnDat Gerätedurchmesser ≈ 87 mm Robuste Ausführung Die durchgehende Hohlwelle ermöglicht eine direkte Kopplung der Drehgeber- und Kundenwelle und damit eine optimale Steifigkeit. Das induktive Abtastprinzip ist zudem besonders unempfindlich gegenüber Verschmutzung und Vibrationsbelastungen mit bis zu 300 m/s². Breites Einsatzgebiet Unabhängig davon, ob Multiturn-Ausführung mit batteriegepuffertem Umdrehungszähler bis 65 536 Umdrehungen oder mit externer Temperatursensorunterstützung – diese Baureihe bietet die passenden Drehgeber für die unterschiedlichsten Einsatzbereiche. Kompakte Bauform Die Drehgeber dieser Baureihe bieten hohe Zuverlässigkeit und robustes Design auf kleinem Raum. Dank der kurzen Baulänge eignen sich Drehgeber dieser Baureihe auch für beengte Einbauverhältnisse. Die integrierte Rotorzentrierung und Abtastspalteinstellung ermöglicht eine sehr einfache Montage.
