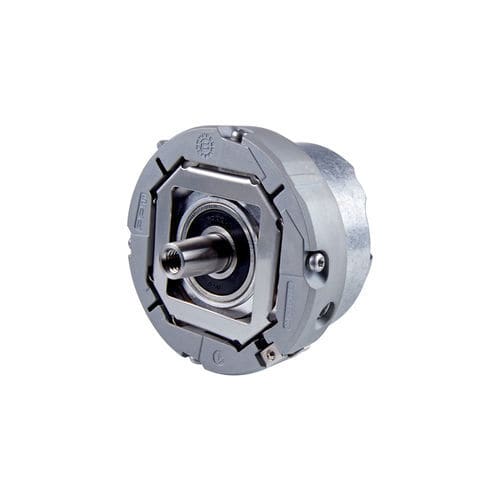

Inkrementaler Drehgeber ERN 1300

Kommutierung24 VDCrobust

Inkrementaler Drehgeber mit Eigenlagerung Hohe Axialtoleranz bis ±0,5 mm Konuswelle Sehr hohe Positioniergenauigkeit bis ±16" Max. Arbeitstemperatur 120 °C Schnittstelle: 1 VSS und TTL Robuste Ausführung Die Konuswelle ermöglicht eine direkte Kopplung der Drehgeber- und Kundenwelle. Eine zusätzliche Rotorkupplung ist nicht erforderlich. Durch die hohe Steifigkeit werden höhere Bandbreiten in der Regelung erreicht. Gleichzeitig werden Ungenauigkeiten und Montage-Aufwand deutlich reduziert. Flexible Ankopplung Die Statorkupplung gleicht das Spiel zwischen Motor und Drehgeber aus und kompensiert so effektiv Ungenauigkeiten. Auch Verkippung und sogar Axialspiel werden zuverlässig ausgeglichen. Zudem ermöglicht die Statorkupplung eine sehr einfache Montage und ist anbaukompatibel mit den Baureihen ECN/EQN 1300 und ECI/EBI/EQI 1300. Kommutierungssignale Drehgeber dieser Baureihe geben zusätzlich zu den inkrementalen Ausgangssignalen auch Sinus- oder Blockkommutierungssignale zur direkten Ansteuerung der Motorkommutierung aus. Damit sind keine zusätzlichen Hall-Sensoren für die Motorregelung erforderlich. Bewährter Standard Die Drehgeber dieser Baureihe bieten hohe Zuverlässigkeit und ausgereifte Technik in besonders robustem Design. Seit Jahrzehnten bewähren sich die Drehgeber erfolgreich in der Industrie und in Aufzügen – weltweit und in großen Stückzahlen. Präzise Positionierung Gelagerte Drehgeber mit Statorkupplung garantieren eine gleichbleibend hohe Genauigkeit. Dank der optimal aufeinander abgestimmten Komponenten werden Systemgenauigkeiten von bis zu ±16 Winkelsekunden erzielt.
