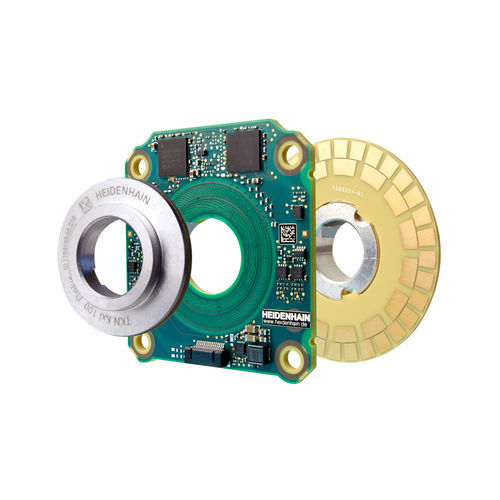

Absoluter Drehgeber KCI 120 Dplus

Magnetinduktivmechanisch

Absoluter Drehgeber ohne Eigenlagerung Zusatzfunktion zweite Positionsmessung Hohe Axialtoleranz bis ±0,5 mm Durchgehende Hohlwelle Ø 19 mm / Ø 25 mm Robuste induktive Abtastung Positioniergenauigkeit bis ±40" 1 048 576 Positionen/U Max. Arbeitstemperatur 115 °C Schnittstelle: EnDat Gerätedurchmesser ≈ 81 mm / 65 mm Robuster Aufbau Die Drehgeber KCI 120 Dplus sind dank der robusten induktiven Abtastung besonders unempfindlich gegenüber Verschmutzung und Magnetfeldern. Der steife Drehgeberaufbau ermöglicht zudem hohe Vibrationsbelastungen von bis zu 400 m/s² am Stator und 600 m/s² am Rotor. Zweidimensionale Positionswerte Drehgeber der Baureihe KCI 120 Dplus erlauben großzügige Anbautoleranzen von ±0,3 mm für Encoder A und ±0,5 mm Encoder B. Die Teilkreise werden einfach auf die Motorwelle bzw. abtriebsseitige Welle gepresst. Dadurch ist eine schnelle und einfache Montage des Drehgebers möglich. Funktionale Sicherheit Drehgeber dieser Baureihe sind auch mit Funktionaler Sicherheit und sicherer mechanischer Anbindung verfügbar. Die systemintegrierte Lösung für Anwendungen bis SIL 3 ermöglicht das Minimieren von Fehlfunktionen und den sicheren Betrieb von Maschinen und Anlagen. Kompakte Bauform Der KCI 120 Dplus vereint zwei Drehgeber in einem Gerät und bietet hohe Zuverlässigkeit sowie robustes Design auf kleinstem Raum. Dank der geringen Bauhöhe von nur 20 mm eignen sich die Drehgeber dieser Baureihe auch für beengte Einbauverhältnisse.
