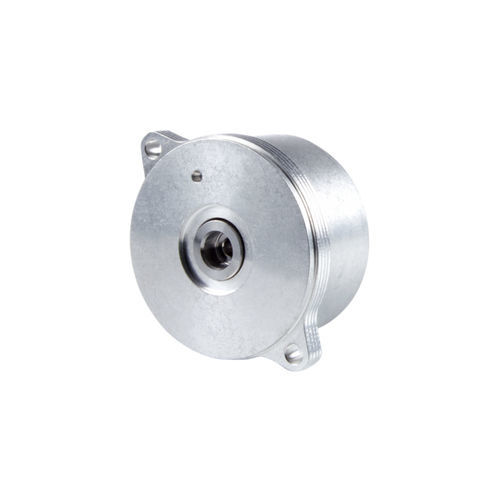

Absoluter Drehgeber ECI1100

mechanischinduktivHohlwelle

Absoluter Drehgeber ohne Eigenlagerung Hohe Axialtoleranz bis ±0,4 mm Einseitig offene Hohlwelle Robuste induktive Abtastung Positioniergenauigkeit bis ±120" 524 288 Positionen/U Max. Arbeitstemperatur 115 °C Schnittstelle: EnDat Robuste Ausführung Die einseitig offene Hohlwelle ermöglicht eine direkte Kopplung der Drehgeber- und Kundenwelle und damit eine optimale Steifigkeit. Das induktive Abtastprinzip ist zudem besonders unempfindlich gegenüber Verschmutzung und Vibrationsbelastungen mit bis zu 400 m/s² am Stator und 600 m/s² am Rotor. Breites Einsatzgebiet Unabhängig davon, ob Multiturn-Ausführung mit bis zu 4 096 Umdrehungen, mit batteriegepuffertem Umdrehungszähler bis 65 536 Umdrehungen oder mit externer Temperatursensorunterstützung – diese Baureihe bietet die passenden Drehgeber für die unterschiedlichsten Einsatzbereiche. Funktionale Sicherheit Drehgeber dieser Baureihe sind auch mit Funktionaler Sicherheit und sicherer mechanischer Anbindung verfügbar. Die systemintegrierte Lösung für Anwendungen bis SIL 3 ermöglicht das Minimieren von Fehlfunktionen und den sicheren Betrieb von Maschinen und Anlagen. Kompakte Bauform Die Drehgeber dieser Baureihe bieten mit ihrem geringem Außendurchmesser hohe Zuverlässigkeit und robustes Design auf kleinstem Raum. Durch die Anbaukompatibilität mit Resolvern der Größe 15 ermöglichen diese Drehgeber zudem standardisierte Motorgehäuse und dadurch reduzierte Motorvarianten.
