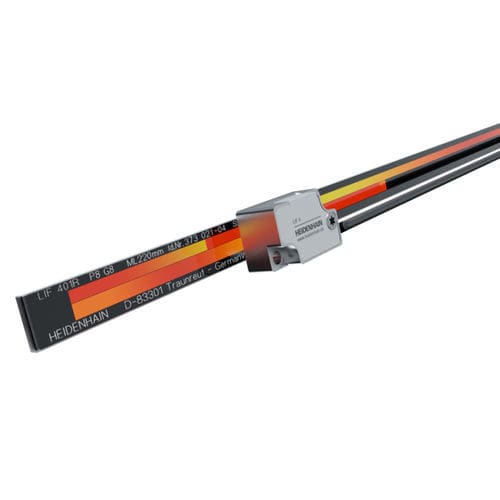

Inkrementaler Lineargeber LIF 400

optischoffenmit Digitalausgang

Inkrementale Längenmessgeräte mit sehr hoher Genauigkeit Für hochgenaue Linearachsen mit bis zu 1640 mm Länge Größere Messlängen nach Rücksprache mit LIF 100 möglich Sehr kleiner Messschritt (<2 nm) Verschmutzungsunempfindlich Ausführungen für Hochvakuum verfügbar Lage-Erkennung durch Limit-Schalter und Homing-Spur Schnittstellen: 1 VSS, TTL Praxistaugliche Montage Kleine Signalperioden erfordern normalerweise sehr enge Toleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Offene Längenmessgeräte von HEIDENHAIN sind dank großzügiger Anbautoleranzen besonders montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst. Hochgenaue Abtastung Die Längenmessgeräte LIF 400 sind mit einer Phasengitterteilung ausgestattet und nutzen das interferentielle Abtastprinzip. Sie zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus. Zudem verhindert die geringe Wärmeentwicklung im Abtastkopf temperaturbedingte Ungenauigkeiten. Konstant hohe Signalqualität Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC diese durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten. Der Rauschanteil bleibt gleichzeitig konstant gering. Vielseitige Anwendung Die Messgeräte LIF 400 sind aufgrund ihrer umfassenden Produkteigenschaften universell einsetzbar. Durch die hohe Integrationsdichte sind diese Messgeräte sehr kompakt und leicht. Besonders komfortabel ist die Montage der Maßverkörperung durch Kleben.
