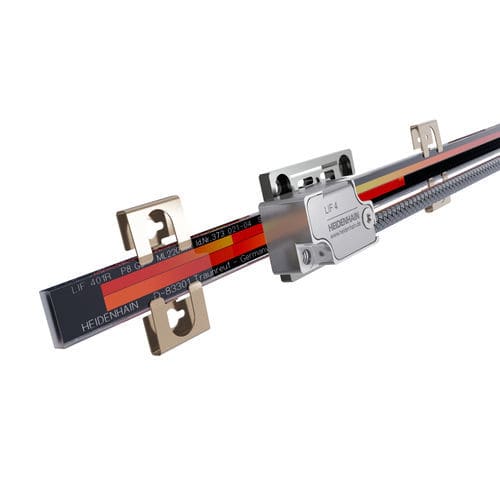

Inkrementaler Lineargeber LIF 400 V

optischdigitalSinus

Inkrementales Längenmessgerät zum Einsatz im Vakuum Für hochgenaue Linearachsen mit bis zu 1640 mm Länge Sehr kleiner Messschritt (<2 nm) Lage-Erkennung durch Limit-Schalter und Homing-Spur Schnittstellen: 1 VSS, TTL Vakuumtaugliche Leiterplatten, Kleber und Lacke reduzieren das Ausgasen Entlüftete Hohlräume verkürzen die Pumpzeit Temperaturbeständigkeit erlaubt hohe Aufheiztemperaturen Verzicht auf ferromagnetische Materialien für hohe Prozesssicherheit Ausheizen vor dem Verpacken garantiert höchste Sauberkeit Praxistaugliche Montage Kleine Signalperioden erfordern normalerweise sehr enge Toleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Offene Längenmessgeräte von HEIDENHAIN sind dank großzügiger Anbautoleranzen besonders montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst. Hochgenaue Abtastung Die Längenmessgeräte LIF 400 V sind mit einer Phasengitterteilung ausgestattet und nutzen das interferentielle Abtastprinzip. Sie zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus. Zudem verhindert die geringe Wärmeentwicklung im Abtastkopf temperaturbedingte Ungenauigkeiten. Konstant hohe Signalqualität Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC diese durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten. Der Rauschanteil bleibt gleichzeitig konstant gering. Schnelle Referenzierung
