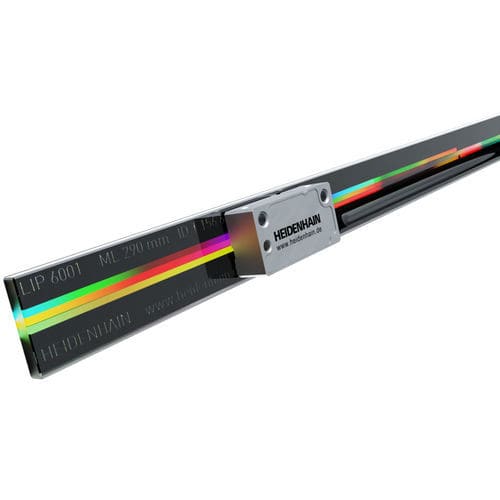

Inkrementaler Drehgeber LIP 6000

optischoffenmit Digitalausgang

Inkrementales Längenmessgerät mit sehr hoher Genauigkeit Für hochgenaue Linearachsen mit bis zu 3040 mm Länge Sehr kleiner Messschritt (<1 nm) Hohe Geschwindigkeits- und Positionsstabilität Lage-Erkennung durch Limit-Schalter und Homing-Spur Kompakte Bauform für beengte Einbauverhältnisse Schnittstelle: 1 VSS, TTL Hochgenaue Abtastung Die offenen Längenmessgeräte LIP arbeiten nach dem interferentiellen Abtastprinzip. Als Maßverkörperung dient ein Phasengitter, das auf einem Teilungsträger aus Glaskeramik aufgebracht ist. Die Längenmessgeräte zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus. Konstante Signalqualität Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten. Der Rauschanteil bleibt gleichzeitig konstant gering. Praxistaugliche Montage Kleine Signalperioden erfordern normalerweise sehr enge Anbautoleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Offene Längenmessgeräte von HEIDENHAIN sind dank großzügiger Toleranzen besonders Montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst. Vielseitige Anwendung Durch die hohe Integrationsdichte sind diese Messgeräte sehr kompakt und leicht. Verschiedene Montagemöglichkeiten ermöglichen den Einsatz in unterschiedlichen Applikationen. Die Maßverkörperung kann je nach Anforderung geklebt oder mit Spannpratzen befestigt werden. Der Abtastkopf ist mit linkem oder rechtem Kabelausgang verfügbar.
