Schraubeinheit mit Fernbedienung MULTI

automatisiertPC-steuerbarmodular

Übersicht
MULTI ist ein modulares Mehrspindel-Anzugsystem, ausgelegt für kompakte Stationen und maschinenmontierte Installationen. Es unterstützt Fernbedienung und Rückverfolgbarkeit über die CONNECT-Plattform und steuert 1 bis 40 Spindeln (synchronisiert oder unabhängig).

Konzipiert für

• Platzbeschränkte Montageplätze und Maschinenintegration
• Hochdichte Mehrpunkt-Anzugsaufgaben
• Zentralisiertes Prozess- und Ergebnismanagement

Hauptvorteile

• Reduzierter Platzbedarf und geringere Verkabelungskomplexität
• Produktionskontinuität dank schneller Neustart- und Hot-Swap-Funktionen
• Zentrales Management von Werkzeugen und Ergebnissen über CONNECT

Wesentliche Merkmale

• Modulare Architektur: skalierbar von 1 bis 40 Spindeln
• Kompakter Platzbedarf: Beispiel 0,2 m²; weniger als 1 m für 4x10 Konfiguration
• Schneller Neustart: Stationsneustart in ca. 30 s
• Werkzeug-Hot-Swap: M-Drive ermöglicht ~6 s
• Optimiertes Kabelmanagement zur Vereinfachung von Installation und Wartung
• Fernsteuerung und Integration mit CONNECT für Asset- und Traceability-Management

Systemkomponenten (Übersicht)

• M-PowerBox: kompakte All-in-One-Stromversorgung, Eingang 380–480 V / 3~; Reihenschaltung bis zu 4 Einheiten für Synchronisierung bis zu 4x10 Werkzeugen
• M-ModuRack: zentrale Verteilung von Strom, Kommunikation und Sicherheit zur Reduzierung von Kabeln
• M-SafetyBox: Kern der Sicherheitsverwaltung und CONNECT-Konnektivität; 24 VDC-Ausgang, Ethernet, eStop Kat.3 PL e, Quick Stop, Feldbus-Sicherheitsunterstützung (z. B. ProfiSafe)

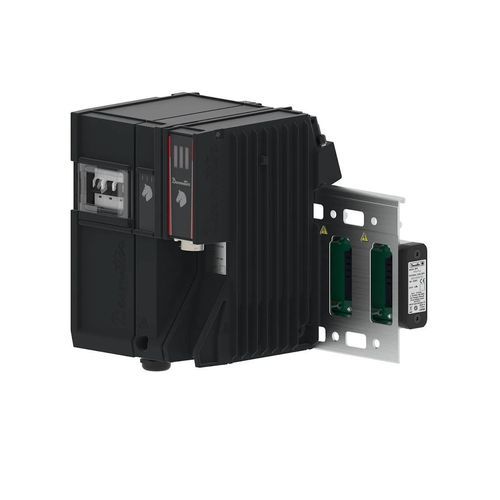

• M-Drive: verwaltet Desoutter EFM Einbauspindeln; lüfterlose Kühlung, Frontzugang zum Werkzeugkabel, Service mit einer Schraube, Hot-Swap ~6 s
• EFM Einbauspindeln: 1–2000 N·m für hohe Präzision und Wiederholbarkeit

Rückverfolgbarkeit & Qualität
MULTI nutzt CONNECT zur Erfassung von Live-Ergebnissen (Drehmoment, Winkel, Kurven), Ergebnisübertragung/-speicherung und automatisierten NOK-Aktionsprozessen. Unterstützte Strategien: Drehmoment, Winkel, Kurvenanalyse, Sitz- und Streckgrenzenerkennung bei komplexen Baugruppen.

Anwendungsfälle & Anpassungsfähigkeit

• Kompakte Cobot-Zellen und maschinenmontierte Stationen
• Rad-/Antriebsbaugruppen und weitere hochdichte Verschraubungsaufgaben
• Skalierbare Installationen mit integrierter Sicherheit und zentraler Prozesssteuerung

Technische Daten

• Modell: MULTI
• Unterstützte Spindeln: 1–40 (modular)
• Platzbedarf Beispiel: ~0,2 m² (4x10 < 1 m)
• Neustartzeit: ~30 s (Stationsunit)
• M-PowerBox: 380–480 V / 3~; Reihenschaltung bis 4 Einheiten
• M-SafetyBox: 24 VDC-Ausgang, Ethernet, eStop Kat.3 PL e, Quick Stop, Feldbus-Sicherheit
• M-Drive: lüfterlose Kühlung, Frontkabelzugang, Hot-Swap ~6 s
• EFM Drehmomentbereich: 1–2000 N·m
• Plattform: CONNECT für Asset-Management, Traceability und Wartungs-UI
