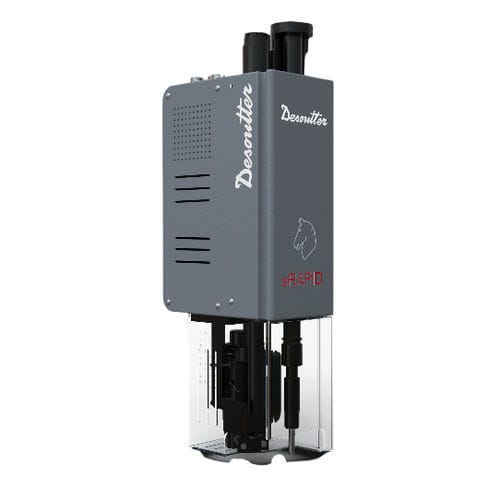

Vollautomatische Schraubeinheit eRAPID

elektrischcomputergesteuertfür Schraubmontage

Kurzübersicht
eRAPID ist ein vollelektrisches Modul zur Schraubenzuführung und -verschraubung, entwickelt als Ersatz für pneumatische Zuführsysteme in automatisierten Produktionslinien. Es verbindet kompaktes, integriertes Design mit Echtzeit-Datenerfassung und wählbaren Verschraubungsmodi für präzise Montageanwendungen und Industrie‑4.0‑Integration.

Hauptnutzen

• Elektrischer Antrieb reduziert Abhängigkeit von Druckluft und vereinfacht die Integration
• Geringere Taktzeiten und höhere Produktivität gegenüber pneumatischen Lösungen
• Echtzeit-Datenerfassung zur Unterstützung von Qualitätskontrolle und Rückverfolgbarkeit
• Energieeffizienter Betrieb (auf der Seite werden deutliche Einsparungen gegenüber pneumatischen Systemen genannt)
• Einfache Inbetriebnahme und Programmierung über eine Web‑UI
• Kompatibel mit Robotern, Cobots und Linearachsen

Wichtige Merkmale

• Ultrakompaktes integriertes Design mit standardisierten Modulen und einseitigen Anschlüssen
• Sanfte, hochpräzise Bewegung: Echtzeit‑Tiefenmessung und intelligente Andruckkraftregelung
• Smart Stroke mit unbegrenzten programmierbaren Verschraubungspositionen und mehrstufiger Geschwindigkeitsregelung
• Patentierter ScrewManager für kontinuierliche Schraubenversorgung (eine Schraube bereit während der anderen verschraubt wird)
• Schwimmender Kopf zur Ausrichtung und Schonung der Bauteiloberfläche
• Webbasierte UI für Einrichtung und Diagnose

Wichtige Kennzahlen

• Kompatible Schraubengrößen: M3 – M6
• Max. Drehmoment: 12 N·m
• Beispiel‑Taktzeit: < 3 s
• Gewicht (Modul, ohne Werkzeug): 3,5 kg
• Energieeinsparung (Seitenangaben): ≈50% vs traditionelles RAPID / bis zu 52% vs pneumatische Systeme (einige Abschnitte nennen bis zu 70%)

Betriebs- und Integrationshinweise

• Ausgelegt für präzise Montageaufgaben mit wählbaren Speed- und Thrust‑Modi
• Erfasst Prozessdaten zur Unterstützung von ISO-konformer Rückverfolgbarkeit und Analysen
• Einseitige Anschlüsse erleichtern Installation, Wartung und Integration
• Einsetzbar mit gängigen Steuerungen und dem Desoutter‑Ökosystem (z. B. AXON‑Controller)

Ansprüche & Umweltdaten

• Auf der Seite genannter geschätzter CO₂‑Fußabdruck pro Einheit: ~2.661 kgCO₂e
• Mehrere Aussagen zur Energieeffizienz erscheinen auf der Produktseite (≈50% / 52% / bis zu 70% weniger Energie je nach Abschnitt)

Technische Daten

• Modell: eRAPID
• Marke: Desoutter
• Kompatible Schrauben: M3 – M6
• Max. Drehmoment: 12 N·m
• Taktzeit: < 3 s (typisch)
• Gewicht Modul: ca. 3,5 kg (ohne Werkzeug)
• Antrieb: vollelektrisch
• Verschraubungsmodi: Geschwindigkeit und Andruckkraft
• Bewegungssteuerung: Echtzeit‑Tiefenmessung, intelligente Andruckkraftsteuerung, mehrstufige Geschwindigkeitsregelung
• Workflow: ScrewManager für kontinuierlichen Betrieb
• Schnittstellen: Web‑UI; einseitige Anschlüsse; Integration in Roboter/Cobot/Linearachsen
