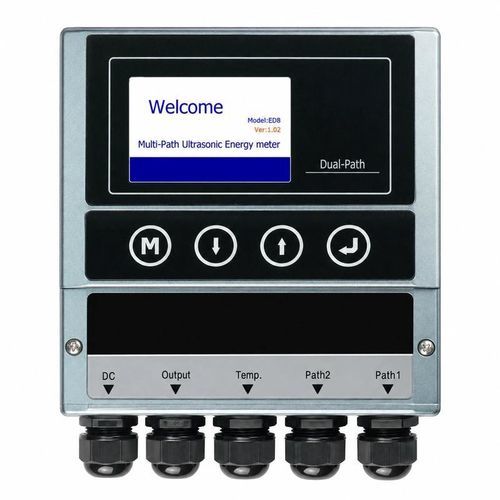

Digitaler Wärmezähler BBUEM-DP

Ultraschall4-20 mAModbus

Produktübersicht
Der BBUEM-DP ist ein fest installiertes Dual-Pfad-Ultraschall-Energiemessgerät für große Kaltwasser-, Warmwasser- und thermische Energiesysteme. Es kombiniert duale Ultraschall-Durchflussmessung mit abgestimmter Vor-/Rücklauftemperaturmessung zur Berechnung von Heiz- oder Kühlenergie aus Flüssigkeitsdurchfluss und ΔT. Clamp-on-Sensoren sind Standard für berührungslose Montage; eingetauchte Sensoren sind optional erhältlich.

Hauptmerkmale

• Dual-Pfad-Ultraschall-Laufzeitmessung zur Verbesserung der Messstabilität
• Berechnung von Heiz- und Kühlenergie aus Durchfluss und Vor-/Rücklauf-ΔT
• Durchflussgenauigkeit ±0,5 % des Messwertes
• Genauigkeit Heiz-/Kühlenergie ±1,0 %
• Rohrgrößenbereich: 25 bis 5000 mm
• Abgestimmte Temperatursensoren mit 0,02 °C Matching-Fehler
• Ausgänge: 4–20 mA, Impuls/OCT, Relais
• Kommunikation: RS485 mit Modbus-Protokoll
• Clamp-on-Sensoren standardmäßig; eingetauchte Sensoren optional

Typische Anwendungen

• Zentrale Kälteanlagen und Kessel
• Energieüberwachung von HLK-Anlagen in großen Gebäuden
• Fernwärme- und Fernkälte-Netze
• Industrielle Kühlwasser- und Wärmetauschersysteme
• Werksinterne Versorgungs- und Energiemanagementsysteme
• Thermische Energiemessung an großen Rohrleitungen

Messprinzip
Zwei Ultraschallpfade messen Laufzeitdifferenzen, um die Fließgeschwindigkeit in derselben Rohrleitung zu bestimmen. Die thermische Energie wird aus der gemessenen Durchflussrate und der gemessenen Temperaturdifferenz zwischen Vor- und Rücklauf berechnet.

Technische Daten

• Durchflussmessprinzip: Dual-Pfad-Ultraschall-Laufzeit
• Geschwindigkeitsbereich: 0 bis ±12 m/s
• Durchflussgenauigkeit: ±0,5 % des Messwertes
• Genauigkeit Heiz-/Kühlenergie: ±1,0 %
• Temperatur-Abgleichfehler: 0,02 °C
• Rohrgröße: 25 bis 5000 mm
• Temperaturmessbereich: 2 bis 105 °C
• Analogausgang: 4–20 mA, max. Last 750 Ω
• Impulsausgang: 0–9999 Hz, OCT
• Relaisausgang: SPST, max. 1 Hz
• Kommunikation: RS485, Modbus-Protokoll
• Stromversorgung: 24–36 VDC
• Display: 3,5" TFT LCD, 480 × 320
• Betriebstemperatur Sender: -40 bis 60 °C
• Standard-Transducer-Temperatur: -40 bis 80 °C
• Luftfeuchte: bis zu 95 % rF, nicht kondensierend
• Gehäuse Sender: Druckguss-Aluminium
• Standard-Transducer-Kabellänge: 10 m
• Temperatursensor-Kabellänge: 5 m

Sensoroptionen

• Durchfluss: Standard — Clamp-on-Ultraschallwandler; Optional — eingetauchte Ultraschallwandler
• Temperatur: Standard — Clamp-on-Temperatursensoren; Optional — eingetauchte Temperatursensoren

Auswahlhinweise

• Außendurchmesser und Wandstärke der Rohrleitung
• Rohrmaterial und Innenbeschichtung, falls vorhanden
• Heiz- oder Kühlmedium (Wasser, Glykolgemische, etc.)
• Vor-/Rücklauftemperaturbereich
• Erwarteter Durchflussbereich und Strömungsprofil
• Erfordernis von Clamp-on- oder eingetauchten Sensoren
• Benötigte Kabellänge und Verlegung
• Erforderliche Ausgänge und Kommunikationsschnittstellen (4–20 mA, Impuls, RS485/Modbus)
