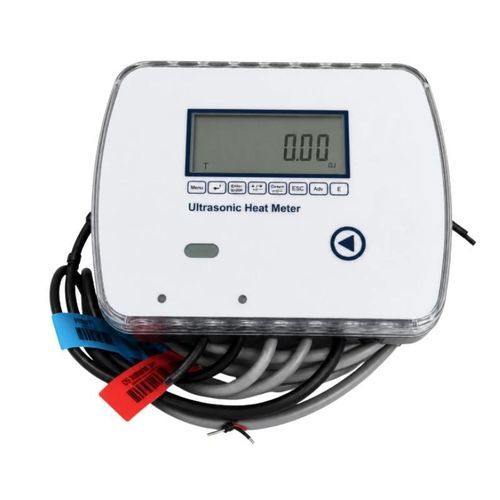

Ultraschall-Wärmezähler BBUEM-P

GPRS4-20 mAModbus

Produktübersicht
Der BBUEM-P misst Heiz- und Kühlenergie in Wasseranlagen DN15 bis DN40. Er kombiniert Ultraschall-Durchflussmessung mit paarweise abgestimmten PT1000-Platinwiderstandssensoren an Vor- und Rücklauf zur Berechnung der akkumulierten Heiz- oder Kühlenergie. Inline-Gehäuse aus Kupfer oder Edelstahl. Standard-Schnittstellen: Infrarot, RS485 und M-Bus; optional: 4-20 mA, RF und GPRS. Unterstützt Prepaid-Betrieb und optionales Regelventil.

Hauptmerkmale

• Getrennte Messung von Heiz- und Kühlenergie
• Inline-Installation für DN15–DN40
• Abgestimmte PT1000-Temperatursensoren (Toleranz 0,06 °C)
• Messbereich R50 (Qp/Qi = 50)
• Keine mechanischen rotierenden Teile
• Gehäuse aus Kupfer oder Edelstahl; waagerechte oder senkrechte Montage
• Speichert 18 Monate historische Daten
• Infrarot, RS485 und M-Bus standardmäßig; optional 4-20 mA, RF, GPRS
• Unterstützt Prepaid-Funktion und optionales Regelventil

Durchflussspezifikationen
Nennweite | Maximaler Durchfluss Qs | Dauerhafter Durchfluss Qp | Minimaler Durchfluss Qi
DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h
DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h
DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h

Technische Daten
Parameter | Spezifikation
Gemessenes Medium | Wasser oder homogenes Flüssigkeitsgemisch
Nennweiten | DN15, DN20, DN25, DN32, DN40
Messgenauigkeit Durchfluss | ±2%
Genauigkeitsklasse Energiezähler | Klasse 2 oder Klasse 3
Messbereich Qp/Qi | 50
Nennbetriebsdruck | 1,6 MPa
Druckverlust | <0,015 MPa
Temperatursensoren | Abgestimmte PT1000-Platinwiderstandssensoren
Abstimmtoleranz | 0,06 °C
Temperaturdifferenzbereich (Heizung) | 3 bis 75 K
Temperaturdifferenzbereich (Kühlung) | 2 bis 75 K
Temperaturauflösung | 0,01 °C
Gehäusematerial | Kupfer oder Edelstahl
Schutzart | IP65
Batterie | 3,6 V Lithium-Batterie; Lebensdauer > 6 Jahre
Datenaufzeichnung | 18 Monate
Standardkommunikation | Infrarot, RS485, M-Bus
Optionale Kommunikation | 4-20 mA, RF, GPRS
Kommunikationsprotokolle | Modbus, CJ/T 188 oder kundenspezifisch
Installation | Inline an Vor- oder Rücklauf; waagrecht oder senkrecht
Optionale Konfigurationen | Prepaid-Funktion, Fernüberwachung, Regelventil

Typische Anwendungen

• Heizungsmessung in Wohngebäuden und Mehrfamilienhäusern
• Energieabrechnung in kleinen Gewerbegebäuden
• Energiemessung an Fan-Coils und Abzweigungen
• Zwischenzähler in Heiz- und Kühlsystemen
• Projekte mit Fernablesung und Prepaid

Modell- und technische Daten

• Modell: BBUEM-P
• Gemessenes Medium: Wasser oder homogenes Flüssigkeitsgemisch
• Nennweiten: DN15, DN20, DN25, DN32, DN40
• Durchflussgenauigkeit: ±2%
• Genauigkeitsklasse Energie: Klasse 2 oder Klasse 3
• Messbereich (Qp/Qi): 50 (R50)
• Nennbetriebsdruck: 1,6 MPa
• Druckverlust: <0,015 MPa
• Temperatursensoren: Abgestimmte PT1000; Toleranz 0,06 °C
• Temperaturbereiche: Heizung 3–75 K; Kühlung 2–75 K
• Auflösung: 0,01 °C
• Gehäuse: Kupfer oder Edelstahl
• Schutz: IP65
• Stromversorgung: 3,6 V Lithium-Batterie; Lebensdauer > 6 Jahre
• Datenaufzeichnung: 18 Monate
• Kommunikation: Infrarot, RS485, M-Bus; optional 4-20 mA, RF, GPRS
• Protokolle: Modbus, CJ/T 188 oder kundenspezifisch
• Installation: Inline an Vor- oder Rücklauf; waagrecht oder senkrecht
• Optionen: Prepaid, Fernüberwachung, Regelventil
