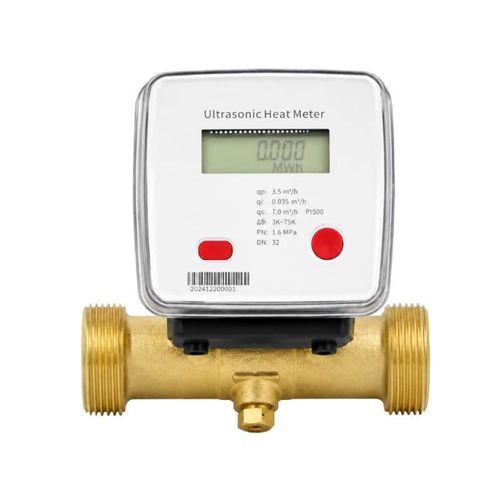

Ultraschall-Wärmezähler BBUEM-R

RS485kabellosIoT

Produktübersicht
Der BBUEM-R ist ein Inline-Ultraschallzähler, der Heiz- und Kälteleistung anhand der Laufzeitmessung des Durchflusses in Kombination mit Vor‑ und Rücklauftemperaturmessung berechnet. Das Messgerät hat keine mechanischen beweglichen Teile und ist ausgelegt für Wohn- und Geschäftsgebäude, Kesselstränge, Wärmeübertragungsstationen sowie Fernwärme‑/Fernkühlsysteme. Verfügbare Baugrößen: DN15 bis DN200. Der Zähler unterstützt Vorwärts‑ und Rückwärtsmessung, Messung bei niedrigem Durchfluss, lokale Datenspeicherung und Fernauslesung über RS485, M‑Bus oder Infrarot; NB‑IoT und LoRaWAN optional.

Wesentliche Merkmale

• Messung von Heiz‑ und Kühlenergie
• Integrierte Inline‑Installation ohne bewegliche Messkomponenten
• Dual‑Channel Ultraschall‑Laufzeitmessung
• Messbereich R100
• Vorwärts‑ und Rückwärtsmessung
• Intelligenter Niedrigenergie‑Betrieb
• Datenspeicher für 24 Monate
• Schutzart IP68
• Wählbare Energieeinheiten (kWh, GJ, Gcal)

Durchflussangaben
Nenngröße | Dauerhafter Durchfluss Q3 | Maximaler Durchfluss Qs | Minimaler Durchfluss Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Typische Anwendungen

• Submetering der Warmwasser-/Heizungsversorgung in Wohngebäuden
• Energieabrechnung in Wohnungen und Geschäftsgebäuden
• Fernwärme‑ und Fernkühlsysteme
• Kesselstränge und Wärmeübertragungsstationen
• Energiemanagement von Gebäuden und Fernauslesung

Technische Daten

• Nenngrößen: DN15 bis DN200
• Messbereich: R100
• Genauigkeitsklasse: Klasse 2
• Temperaturdifferenzbereich: 3 bis 75 K
• Temperaturbereich: 4 bis 95 °C
• Maximaler Betriebsdruck: 1,6 MPa
• Bauform: integrierte Inline‑Ausführung
• Kommunikationsstandards: CJ/T 188‑2018, EN 1434
• Daten­schnittstellen: RS485, M‑Bus, Infrarot
• Optionale drahtlose Kommunikation: NB‑IoT, LoRaWAN
• Batterie: 3,6 V Lithium
• Batterielebensdauer: 6, 11 oder 15 Jahre
• Schutzart: IP68
• Umgebungstemperatur: -15 bis +70 °C
• Umgebungsfeuchte: <100% RH
• Elektromagnetische Umgebung: E1
• Daten­speicherung: 24 Monate
• Stromaufnahme (statisch): <12 μA
• Durchschnittlicher Betriebsstrom: <25 μA
• Energieeinheiten: kWh, GJ oder Gcal
