Dreiachsiger Beschleunigungsmesser BBVM-3XS1000

piezoelektrischIEPESchub

Produktübersicht

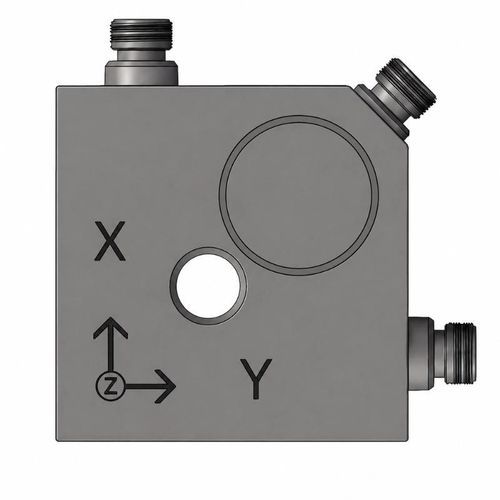

Der BBVM-3XS1000 ist ein triaxialer IEPE-Piezo-Beschleunigungssensor zur simultanen Messung der Schwingungsbeschleunigung entlang der X-, Y- und Z-Achse an Industrieanlagen und Bauteilen. Seine planar-shear Piezo-Keramik-Sensoren und das Edelstahlgehäuse ermöglichen eine zuverlässige multidirektionale Überwachung. Der BBVM-3XS1000 hat eine Nennempfindlichkeit von 1.000 mV/g, einen Messbereich von ±5 g und eine Frequenzgang von 0,5–5.000 Hz. Integrierte IEPE-Aufbereitung, niederes Ausgangsrauschen und Signalübertragung bis 300 m erleichtern die Integration in Zustandsüberwachungs- und Schwingungsprüfsysteme.

Hauptmerkmale

• Simultane Messung der Schwingungsbeschleunigung auf drei Achsen (X, Y, Z)
• Integrierte IEPE-Signalaufbereitung für Direktanschluss an Messsysteme
• Hohe Empfindlichkeit: 1.000 mV/g (BBVM-3XS1000) bei ±5 g
• Breiter Frequenzbereich: 0,5–5.000 Hz
• Niedriges Ausgangsrauschen für verbesserte Messauflösung
• Signalübertragungsdistanz bis zu 300 m
• Planar-shear Piezo-Design im Edelstahlgehäuse
• Unabhängige seitliche Ausgänge pro Achse (3 × M5)

Verfügbare Empfindlichkeits- und Messbereichsoptionen

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1.000 mV/g — ±5 g

Leistungsdaten

• Messgröße: Schwingungsbeschleunigung
• Anzahl Achsen: 3 (X, Y, Z)
• Frequenzgang: 0,5–5.000 Hz
• Aufmontierte Resonanzfrequenz: ≈20 kHz
• Transversale Empfindlichkeit: ±5% (typ.)
• Maximaler Stoß: 1.000 g
• Ausgangsrauschen: typ. <100 μg RMS

Elektrische Daten

• Sensor-Typ: IEPE
• Versorgungsspannung: 18–30 VDC
• Typischer Betriebszustand: 24 VDC, 4 mA
• Bias-Spannung: 8–12 V
• Ausgangsimpedanz: <100 Ω (typ.)
• Maximale Signalübertragungsdistanz: bis 300 m
• Ausgangskonfiguration: unabhängige Seitenausgänge pro Achse
• Ausgangsanschlüsse: 3 × M5

Mechanische und Umweltangaben

• Messmaterial: piezoelektrische Keramik
• Interne Bauart: planar-shear
• Gehäusematerial: Edelstahl
• Abmessungen: 29 × 29 × 17 mm
• Gewicht: 96 g
• Zentrales Befestigungsloch: Ø5,2 mm durchgehend
• Gewindelöcher X/Y-Achse: 2 × M5
• M5 Montagedrehmoment: 20–30 kgf·cm (ca. 2,0–3,0 N·m)
• Betriebstemperatur: -40 bis +120 °C

Standardzubehör

• Sensorzertifikat mit Frequenzgangkurve
• Drei Standard-Ausgangskabel à 1,5 m
• Eine M5 Verbindungsschraube
• Produktverpackung

Optionale Montagezubehörteile

• Magnetische Montagebasis
• Isolierte Montagebasis

Typische Anwendungen

• Triaxiale Schwingungsüberwachung von Industrieanlagen
• Vibrationsmessung an Maschinengehäusen und Strukturkomponenten
• Zustandsüberwachung von Anlagen und Fehlerdiagnose
• Multidirektionale Schwingungsprüfungen im Labor und im Feld

Technische Daten

• Modell: BBVM-3XS1000
• Hersteller / Marke: Deep-Minds Ultrasonic
• Sensor-Typ: IEPE piezoelektrisch (planar-shear)
• Empfindlichkeit (BBVM-3XS1000): 1.000 mV/g
• Messbereich (BBVM-3XS1000): ±5 g
• Frequenzgang: 0,5–5.000 Hz
• Anzahl Achsen: 3 (X, Y, Z)
• Aufmontierte Resonanzfrequenz: ≈20 kHz
• Transversale Empfindlichkeit: ±5%
• Max. Stoß: 1.000 g
• Ausgangsrauschen: typ. <100 μg RMS
• Versorgungsspannung: 18–30 VDC
• Typischer Betrieb: 24 VDC, 4 mA
• Bias-Spannung: 8–12 V
• Ausgangsimpedanz: <100 Ω (typ.)
• Maximale Übertragungsdistanz: 300 m
• Ausgangsanschlüsse: 3 × M5 (unabhängige Seitenausgänge pro Achse)
• Abmessungen: 29 × 29 × 17 mm
• Gewicht: 96 g
• Gehäusematerial: Edelstahl
• Messmaterial: piezoelektrische Keramik
• Zentrales Befestigungsloch: Ø5,2 mm durchgehend
• Gewindelöcher X/Y: 2 × M5
• Montagedrehmoment M5: 20–30 kgf·cm (ca. 2,0–3,0 N·m)
• Betriebstemperatur: -40 bis +120 °C
• Lieferumfang: Sensorzertifikat mit Frequenzgangkurve; drei Ausgangskabel 1,5 m; eine M5 Verbindungsschraube; Verpackung
