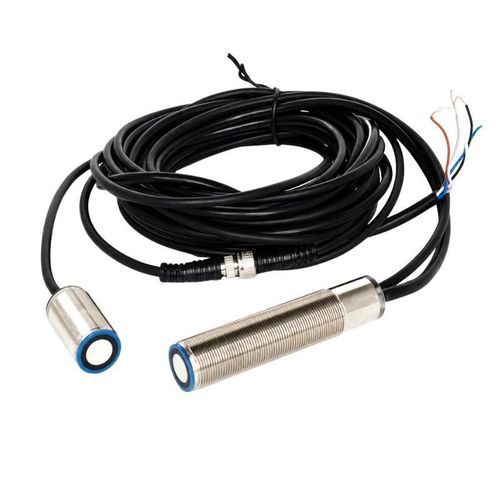

Digitaler Doppelblechsensor BBID-DSS

mit Open-Collector-Ausgangmit elektrischem Ausgangssignal

Produktübersicht
Der BBID-DSS ist ein 200-kHz-Ultraschall-Sensor zur Erkennung von Kein-Blatt, Einzelblatt und Doppelblatt in automatisierten Zuführprozessen. Gegenüberliegender Sender und Empfänger ermöglichen berührungslose Detektion für Zuführ-, Stanz-, Verpackungs-, Druck-, Bind- und Blattverarbeitungsmaschinen.

Funktionsprinzip
Der Sender sendet kontinuierlich ein Ultraschallsignal zum Empfänger. Wenn Material zwischen die beiden Sensorköpfe gelangt, bewertet das System die Änderung des empfangenen Signals und liefert separate Schaltausgänge für Kein-Blatt, Einzelblatt oder Doppelblatt. Die drei Ausgänge können an eine SPS, Maschinensteuerung oder Alarmkreis angeschlossen werden.

Hauptmerkmale

• 200 kHz Ultraschallerkennung
• Berührungslose Erkennung: Kein Blatt, Einzelblatt, Doppelblatt
• Geeignet für undurchsichtige, transparente und verschiedenfarbige Blattmaterialien
• Drei NPN-Schaltausgänge, normalerweise geschlossen
• Bemessungsstrom 100 mA pro Ausgang
• Ausgänge kurzschluss- und überlastgeschützt
• Blaue, grüne und rote Statusanzeigen
• Schutzart IP67
• Gehäusegewinde M18 × 1
• 2 m PVC-Kabel

Typische Anwendungen

• Papierzuführung und Papierherstellungsmaschinen
• Stanzpressen und Zuführsysteme für dünnes Blech
• Lebensmittel- und Instantnudel-Verpackungsmaschinen
• Erkennung von transparenten Folien und selbstklebenden Materialien
• Ausrüstung zur Herstellung von Solarwafern
• Zuführsysteme für Leiterplatten und Schaltungen
• Beschichtungs- und Blattverarbeitungsmaschinen
• Automatische Bindemaschinen und Druckveredelungsanlagen

Detektierbare Materialien

• Papier und Karton
• Transparente Kunststofffolie
• Dünne Metallbleche
• Solarwafer
• Leiterplatten
• Beschichtete Blattmaterialien
• Andere Blattmaterialien geeignet für Ultraschallübertragung

Technische Daten

• Modell — BBID-DSS
• Erfassungsmethode — Gegenüberliegende Ultraschallübertragung
• Ultraschallfrequenz — 200 kHz
• Erfassungsbereich — 20–60 mm (optimal 45 mm)
• Versorgungsspannung — 18–30 V DC
• Versorgungswelligkeit — 10% p-p
• Leerlaufstrom — < 80 mA
• Anzahl Ausgänge — 3
• Ausgangstyp — NPN, normalerweise geschlossen
• Ausgangszustände — Kein Blatt / Einzelblatt / Doppelblatt
• Bemessungsstrom — 3 × 100 mA
• Ausgangsschutz — Kurzschluss- und Überlastschutz
• Spannungsabfall — 2 V
• Schaltverzögerung Ein — ca. 15 ms
• Schaltverzögerung Aus — ca. 15 ms
• Funktionseingang Impulslänge — 100 ms
• Funktionseingang Impedanz — 4 kΩ
• Funktionseingang Low — -UB bis -UB + 1 V
• Funktionseingang High — +UB – 1 V bis +UB
• Schutzart — IP67
• Montagegewinde — M18 × 1
• Kabel — PVC 2 m
• Leiterquerschnitt — 0.14 mm²
• Gehäuse — Vernickeltes Messing
• Plastikteile — PBT
• Schallkopf-Fläche — Edelstahl
• Gewicht — ca. 150 g

Statusanzeigen
LED-Farbe — Erkennungsstatus
BLAU — Kein Blatt / Luft
GRÜN — Einzelblatt
ROT — Doppelblatt

Kabelanschluss
Anschluss — Funktion
Rot — Versorgung Plus
Schwarz — Versorgung Minus
Weiß — Doppelblatt-Ausgang
Grün — Einzelblatt-Ausgang
Gelb — Kein-Blatt-Ausgang
Funktionseingangsleiter — Funktionseingang

Installationshinweise

• Emitter und Empfänger gegenüber auf derselben Achse montieren.
• Empfohlener Abstand Emitter-Empfänger: 40–45 mm; optimal 45 mm.
• Bewegliches Blatt ca. 5–15 mm von der Sensorfläche fernhalten.
• Winkelabweichung zwischen Emitter und Empfänger innerhalb ±1° halten.
• Axialversatz zwischen Emitter und Empfänger innerhalb ±1 mm halten.
• Bei dickerem Papier kann ein Montagewinkel von ca. 35° die Erkennung verbessern.
• Nach der Montage alle drei Ausgangszustände mit 0, 1 und 2 Blättern prüfen.

Optionen zur Anpassung

• Ansprechzeit
• Kabellänge
• Elektrischer Anschluss
• Montagehalterung
• Anpassung an Zielmaterial und Zuführmechanismus
