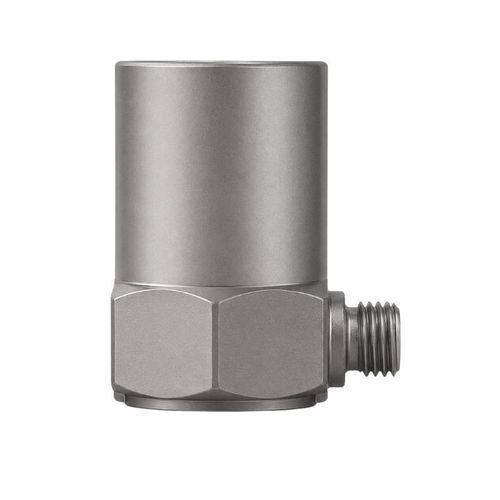

Einachs-Beschleunigungsmesser BBVM-RS100

piezoelektrischIEPESchub

Produktübersicht
Der BBVM-RS100 ist ein einachsiger IEPE-Piezo-Beschleunigungssensor mit seitlichem Ausgang, entwickelt für Schwingungsmessungen, wenn die Überbauhöhe begrenzt ist oder das Kabel parallel zur Montagefläche geführt werden muss. Er verwendet ein piezoelektrisches Keramiksensor-Element im Schermodus, ein dichtes Metallgehäuse und integrierte IEPE-Signalaufbereitung. Das Standardmodell bietet 100 mV/g Empfindlichkeit und ±50 g Messbereich; weitere Hoch‑g‑ und Sensitivitätsvarianten sind verfügbar.

Hauptmerkmale

• Seitlicher Anschluss für beengte Einbauräume
• Integrierte IEPE-Signalaufbereitung (Stromspeisung)
• Standardempfindlichkeit: 100 mV/g
• Standardmessbereich: ±50 g
• Frequenzgang bis zu 12 kHz (Standardmodell)
• M5-Montagegewinde und M5-Ausgangsverbindung
• Ausgelegt für Langstrecken-Signalübertragung (bis 300 m)
• Verschiedene Empfindlichkeits- und Bereichsoptionen verfügbar

Verfügbare Empfindlichkeits- und Bereichsoptionen

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0,5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0,3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0,2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0,2–8 000 Hz

Leistungsdaten (Standardmodell)

• Messgröße: Schwingungsbeschleunigung
• Empfindlichkeit: 100 mV/g (Standardmodell)
• Messbereich: ±50 g (Standardmodell)
• Frequenzgang: 0,3–12 000 Hz (Standardmodell)
• Querempfindlichkeit: ≤5 % (≤3 % typisch)
• Entladungszeitkonstante: ≥0,2 s

Elektrische Daten

• Sensortyp: IEPE (integrierte Signalaufbereitung)
• Versorgungsspannung: 18–30 VDC
• Konstantstrom-Anregung: 2–10 mA (typischer Betrieb: 24 VDC, 4 mA)
• Bias-Spannung: 8–12 VDC
• Ausgangsimpedanz: <100 Ω
• Maximale Signalübertragungsdistanz: 300 m

Mechanische und Umweltangaben

• Messprinzip: Schermodus
• Ausgangsrichtung: seitlicher Anschluss
• Standard-Montagegewinde: M5
• Gewicht (Standardmodell): 32 g
• Empfohlenes Anzugsmoment: ≈20 kgf·cm (≈2,0 N·m)
• Betriebstemperatur: −40 bis +120 °C
• Gehäuseaufbau: vollständig geschlossenes Metallgehäuse

Standardzubehör

• Sensor-Zertifikat mit Frequenzgangkurve
• Ein 1,5 m Standard-Ausgangskabel
• Eine M5-Verbindungsschraube
• Produktverpackung

Optionale Montagezubehörteile

• Magnetische Montagebasis
• Isolierte Montagebasis

Typische Anwendungen

• Schwingungsüberwachung von Anlagen bei begrenzter Überbauhöhe
• Zustandsüberwachung von Motoren, Pumpen, Lüftern und Getrieben
• Schwingungsmessung an Maschinengehäusen und Bauteilen
• High‑g Stoßprüfungen und transiente Schwingungsprüfungen
• Hochempfindliche Messung von niederamplitudigen Schwingungen

Technische Daten

• Modell: BBVM-RS100
• Empfindlichkeit (Standardmodell): 100 mV/g
• Messbereich (Standardmodell): ±50 g
• Frequenzgang (Standardmodell): 0,3–12 000 Hz
• Verfügbare Empfindlichkeiten/Bereiche: BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Querempfindlichkeit: ≤5 % (≤3 % typisch)
• Entladungszeitkonstante: ≥0,2 s
• Sensortyp: IEPE
• Versorgungsspannung: 18–30 VDC; Anregung 2–10 mA; typ. 24 VDC, 4 mA
• Bias-Spannung: 8–12 VDC
• Ausgangsimpedanz: <100 Ω
• Maximale Übertragungsdistanz: 300 m
• Messprinzip: Schermodus
• Ausgangsrichtung: seitlicher Anschluss
• Montagegewinde: M5; empfohlenes Drehmoment ≈20 kgf·cm (≈2,0 N·m)
• Gewicht (Standardmodell): 32 g
• Betriebstemperatur: −40 bis +120 °C
• Gehäuse: vollständig geschlossenes Metallgehäuse
• Standardzubehör: Zertifikat mit Frequenzgang; 1,5 m Kabel; M5-Schraube; Verpackung
• Optionale Zubehörteile: Magnetfuß; isolierter Fuß
