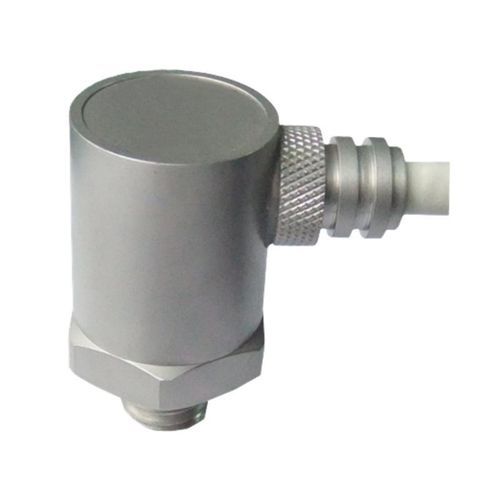

1-Achs-Beschleunigungsmesser BBVM-TS100

piezoelektrischIEPESchub

Produktübersicht
Der BBVM-TS100 vereint IEPE-piezoelektrische Beschleunigungsmessung und Temperaturmessung in einem Edelstahlgehäuse, sodass Schwingungs- und Temperaturdaten am selben Montagepunkt erfasst werden können. Er enthält ein PZT-5 Messelement, ein Schermodus-Design und ein integriertes fünfadriges abgeschirmtes Kabel. Der Sensor eignet sich für die Zustandsüberwachung und vorausschauende Wartung von Motoren, Lagern, Pumpen, Lüftern und weiterer Industrieanlagen.

Hauptmerkmale

• Gleichzeitige Messung von Schwingungs-/Beschleunigungssignal und Temperatur
• Beschleunigungsempfindlichkeit: 100 mV/g (±5% bei 20 ±5 °C)
• Messbereich Beschleunigung: 50 g
• Frequenzgang: 1–8 000 Hz
• Temperaturelement-Optionen: PT100 oder DS18B20
• Integriertes fünfadriges abgeschirmtes Kabel (1 m RVVP enthalten)
• Edelstahlgehäuse mit M12-Befestigung

Verfügbare Temperaturelemente

• PT100 — Platin-Widerstandstemperaturelement
• DS18B20 — Digitales Temperaturelement

Beschleunigungs-Spezifikationen

• Messung — Schwingungsbeschleunigung
• Axiale Empfindlichkeit — 100 mV/g, ±5% bei 20 ±5 °C
• Beschleunigungs-Messbereich — 50 g
• Frequenzgang — 1–8 000 Hz
• Montierte Resonanzfrequenz — >30 kHz
• Transversale Empfindlichkeit — ≤5%
• Polarität — Positiv für Beschleunigung von der Montagebasis zum Sensor
• Ausgangsimpedanz — <100 Ω
• DC-Bias-Spannung — 12 ±2 VDC
• Maximales Ausgangssignal — ≤5 V Spitze
• Rauschen — <4 mg (1–20 kHz)
• Stoßfestigkeit — 3 000 g
• Basis-Dehnungs-Empfindlichkeit — 0,2 mg/με
• Transiente Temperaturempfindlichkeit — 8 mg/°C bei 0,3 Hz
• Elektromagnetische Empfindlichkeit — 1 g/T

Elektrische Spezifikationen — Beschleunigungskanal

• Sensortyp — IEPE
• Konstantstrom-Erregung — 2–10 mA
• Versorgungsspannung — 18–28 VDC

Temperatur-Spezifikationen

• Temperaturelement — PT100 oder DS18B20
• Temperaturmessbereich — −55 bis +125 °C
• Versorgung Temperaturkanal — 4–30 VDC
• Temperaturgenauigkeit — ±1 °C
• Temperaturlinearität — ±0,5 °C

Mechanische und Umweltspezifikationen

• Beschleunigungssensormaterial — PZT-5 Keramik
• Messprinzip — Schermodus
• Gehäusematerial — Edelstahl
• Gewicht — Ca. 65 g (ohne Kabel)
• Montagegewinde — M12
• Ausgang — Integriertes fünfadriges abgeschirmtes Kabel
• Betriebstemperatur (Beschleunigungskanal) — −40 bis +120 °C

Verdrahtung

• Orange — IEPE-Konstantstromversorgung und Beschleunigungssignalausgang
• Grün — Beschleunigungskanal Masse
• Gelb — Positive Versorgung Temperaturkanal, 5 VDC
• Braun — Versorgungserdung Temperaturkanal
• Blau — Temperaturausgangssignal
• Schirm — Mit dem Sensorgehäuse verbunden

Standardzubehör

• Sensorzertifikat mit Kalibrierdaten
• Ein 1 m RVVP fünfadriges abgeschirmtes Kabel mit offener Ader am entfernten Ende

Typische Anwendungen

• Kombinierte Überwachung von Schwingung und Temperatur an Motoren und Lagern
• Zustandsüberwachung von Pumpen, Lüftern und Getrieben
• Vorausschauende Wartung industrieller Anlagen
• Mehrparameter-Fehlerdiagnosesysteme

Technische Daten

• Modell: BBVM-TS100
• Sensortyp (Beschleunigung): IEPE piezoelektrisch (PZT-5)
• Design: Schermodus-Beschleunigungssensor
• Axiale Empfindlichkeit: 100 mV/g ±5% (20 ±5 °C)
• Beschleunigungsbereich: 50 g
• Frequenzgang: 1–8 000 Hz
• Montierte Resonanzfrequenz: >30 kHz
• Transversale Empfindlichkeit: ≤5%
• Polarität: Positiv von der Montagebasis zum Sensor
• Ausgangsimpedanz: <100 Ω
• DC-Bias-Spannung: 12 ±2 VDC
• Maximales Ausgangssignal: ≤5 V Spitze
• Rauschen: <4 mg (1–20 kHz)
• Stoßfestigkeit: 3 000 g
• Basis-Dehnungs-Empfindlichkeit: 0,2 mg/με
• Transiente Temperaturempfindlichkeit: 8 mg/°C bei 0,3 Hz
• Elektromagnetische Empfindlichkeit: 1 g/T
• Anregung Beschleunigungskanal: Konstantstrom 2–10 mA
• Versorgungsspannung Beschleunigungskanal: 18–28 VDC
• Optionen Temperaturelement: PT100 oder DS18B20
• Temperaturbereich: −55 bis +125 °C
• Versorgung Temperaturkanal: 4–30 VDC
• Temperaturgenauigkeit: ±1 °C
• Temperaturlinearität: ±0,5 °C
• Gehäusematerial: Edelstahl
• Montagegewinde: M12
• Gewicht: ~65 g (ohne Kabel)
• Ausgangskabel: Integriertes fünfadriges abgeschirmtes Kabel (1 m RVVP enthalten)
• Betriebstemperatur (Beschleunigungskanal): −40 bis +120 °C
