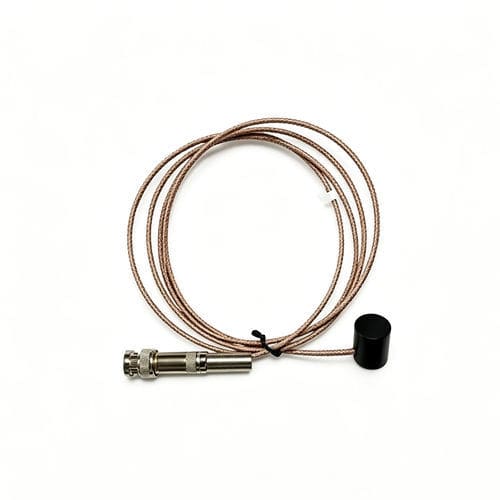

Zylinderförmiger Ultraschallwandler 2MHz

piezoelektrischpiezoelektrischDirektkontakt

Produktbeschreibung
Dieser 2 MHz Ultraschallwandler wurde für industrielle Füllstandsmessung und Ultraschallsensorik entwickelt, wenn stabile Frequenzwerte und eine kompakte Sonde erforderlich sind. Er kombiniert ein PZT-5 piezoelektrisches Element mit Voll-Elektrodenaufbau, ein ABS-Gehäuse und eine Kontaktfläche aus Epoxidharz.

Übersicht
Einzelsonden-Baugruppe mit piezoelektrischem Sensorelement, Gehäuse und 2,5 mm Koaxialkabel. Geeignet zur Integration in Ultraschallprüfungen, Füllstandserfassung, Signalaufzeichnung und Entwicklungsprojekte. Die untenstehenden Daten basieren auf Datenblatt und Testbericht.

Hauptmerkmale

• Zentralfrequenz: 2 MHz ±10% (in Wasser)
• PZT-5 piezoelektrisches Keramelement
• Voll-Elektroden-Struktur
• Relative Bandbreite (-6dB): 73%
• Impulsbreite (-20dB): 750 ns
• Relative Empfindlichkeit: ≥ -39 dB
• Kapazität: 1700 pF ±10%
• 2,5 mm Koaxialkabel, Impedanz 40 Ω
• ABS-Gehäuse mit Kontaktfläche aus Epoxidharz 5010A/5010B
• Lagerungstemperatur: -20 °C bis 60 °C

Anwendungsgebiete

• Industrielle Ultraschall-Füllstandsmesssysteme
• Ultraschall-Sensorik und Detektionsgeräte
• Signalaufnahme- und Prüfgeräte
• F&E und kundenspezifische Sondenintegration für Labor oder Industrie
• [NOCH ZU BESTÄTIGEN] Endanwendung abhängig vom Kundensystemdesign

Technische Daten
Produktname: Ultraschallsonde
Modell: 2MHz
Material des piezoelektrischen Elements: PZT-5
Abmessung des piezoelektrischen Elements: Φ14 × 1 mm
Elektrode: Voll-Elektrode
Zentralfrequenz: 2 MHz ±10% (in Wasser)
Impulsbreite (-20dB): 750 ns
Relative Bandbreite (-6dB): 73%
Kapazität: 1700 pF ±10%
Relative Empfindlichkeit: ≥ -39 dB
Kabeltyp: Koaxialkabel
Kabeldurchmesser: 2,5 mm
Impedanz: 40 Ω
Gehäuseabmessungen: Φ17 × 22 mm
Gehäusematerial: ABS
Oberflächenmaterial: Epoxidharz 5010A / 5010B
Lagerungstemperatur: -20 °C bis 60 °C
Standard: Unternehmensstandard
