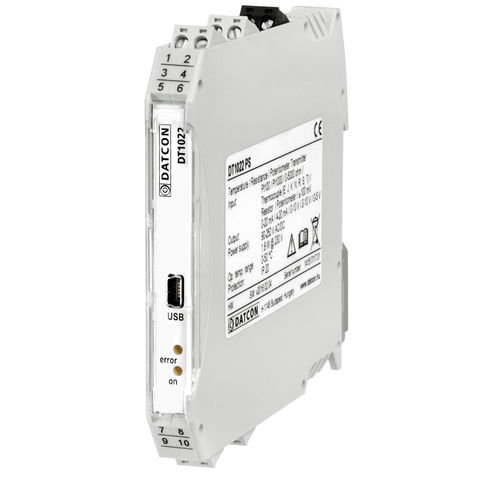

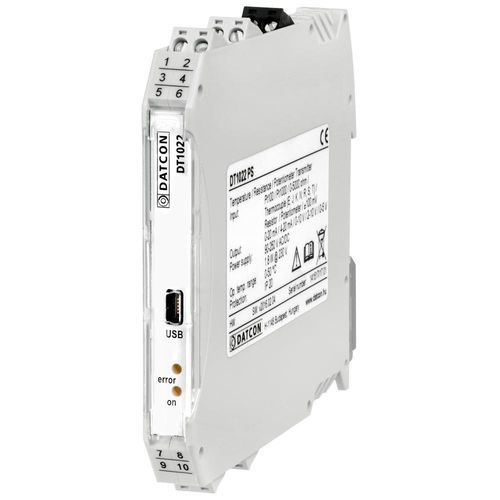

Widerstands-Messumformer DT1022

An den DT1022 können nahezu alle in der Industrie gebräuchlichen Temperatursensoren angeschlossen werden DT1022... Temperatur- / Widerstands- / Potentiometer-Transmitter angeschlossen werden: Pt100, Pt1000 Widerstandsthermometer-Sensoren E, J, K, N, R, S, T Thermoelemente lineare Widerstands-/Potentiometer-Messumformer gleichspannungsquellen Das Gerät verfügt über zwei Ausgänge *: 0 - 20 mA / 4 - 20 mA Strom 0 - 5 V / 0 - 10 V / 2 - 10 V Spannung * nur ein Ausgang kann gleichzeitig verwendet werden Das DT1022 verfügt über eine 3-Wege-Isolation, d.h. Eingang, Ausgang und Spannungsversorgung sind galvanisch voneinander getrennt. Bei einem Pt 100 / Pt 1000 Temperatursensor und E, J, K, N, R, S, T Thermoelementen ist das Ausgangssignal proportional zur gemessenen Temperatur, bei einem Widerstand zum gemessenen Widerstand, bei einem Potentiometer zur Stellung des Potentiometers. Pt100 / Pt 1000 Sensoren können mit 2 / 3 / 4 Drähten an den Eingang angeschlossen werden. Bei 3- / 4-Leiter-Anschluss hat der Widerstand der Anschlussdrähte keinen Einfluss auf die Messung. Wenn Thermoelemente angeschlossen werden, kann die Kaltstellenkompensation auf zwei Arten erfolgen: bei einer internen Vergleichsstelle misst das Gerät die Temperatur der Thermoelementklemmen, bei einer externen Vergleichsstelle kann ein Pt100- oder Pt1000-Sensor zur Messung der externen Vergleichsstellentemperatur verwendet werden und kompensiert damit die Thermospannung des Thermoelements. Die Geräte sind auch zur Messung von Gleichspannung im Bereich von -100 mV bis +100 mV geeignet. Die Betriebsparameter können über einen USB-Anschluss mit einem einfachen Konfigurationsprogramm eingestellt und heruntergeladen werden, das auf
