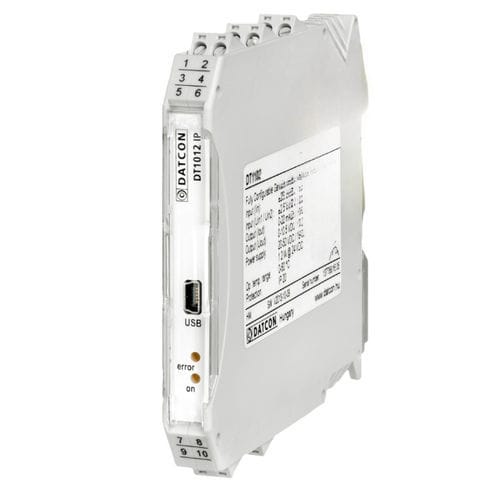

Widerstands-Messumformer DT1012 IP

An den Eingang des DT1012 IP können PT100 / Pt1000 Temperatursensoren oder lineare Widerstands-/Potentiometer angeschlossen werden DT1012 IP ... Temperatur-/Widerstands-/Potentiometer-Messumformern angeschlossen werden. Der Messumformer verfügt über eine vollständige 3-Wege-Isolierung: der Eingang, der Ausgang und die Stromversorgungsschaltungen sind durch ein modernes Planartransformator-Design voneinander getrennt. Der DT1012 IP hat einen passiven 4-20 mA Stromausgang. Dies ist in Fällen notwendig, in denen der Eingang des Signalprozessors aktiv ist. Bei einem Pt 100 / Pt 1000 Temperatursensor ist das Ausgangssignal proportional zur gemessenen Temperatur, bei einem Widerstand zum gemessenen Widerstand, bei einem Potentiometer zur Stellung des Potentiometers. Die Sensoren können mit 2 / 3 / 4 Drähten an den Eingang angeschlossen werden. Bei einem 3/4-Leiteranschluss hat der Widerstand der Anschlussdrähte keinen Einfluss auf die Messung. Der Messwertgeber kann über den USB-Anschluss konfiguriert werden. Folgende Eigenschaften können festgelegt werden: Eingangssignalquelle, 2 / 3 / 4-Draht-Messmodus, Messbereich, Eingangssignal-Mittelwertbildung, Ausgangsauswahl, Ausgangssignalbereich usw. Wenn ein kalibrierter Pt100- oder Pt1000-Sensor verwendet wird, können die Kalibrierwerte in den Messwertgeber geladen werden. Die Konfigurationssoftware und das USB-Kabel sind im Lieferumfang des Geräts enthalten. Das Konfigurationsprogramm kann auch von unserer Website heruntergeladen werden. Die Übertragungseigenschaften des Messumformers sind außergewöhnlich gut: der Fehler des Ausgangssignals < ±0,1 °C, der Temperaturkoeffizient ist < ±20 ppm / °C typisch. Das Gerät kann in zwei Stromversorgungsversionen bestellt werden: DT1012... Typen 24 VDC ±10%, DT1012.. PS-Typen 230 V AC/DC ±10%
