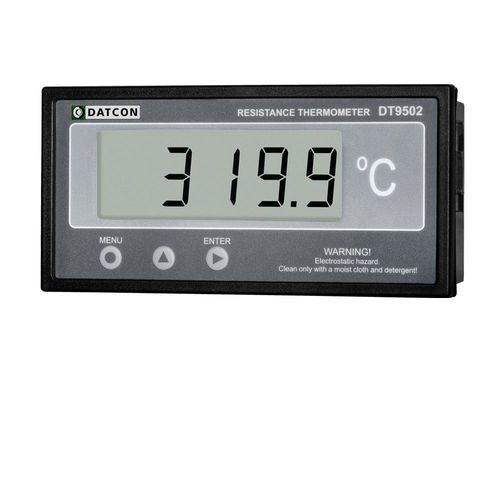

RTD-Thermometer DT9502

Pt1002-Leitermit LCD-Display

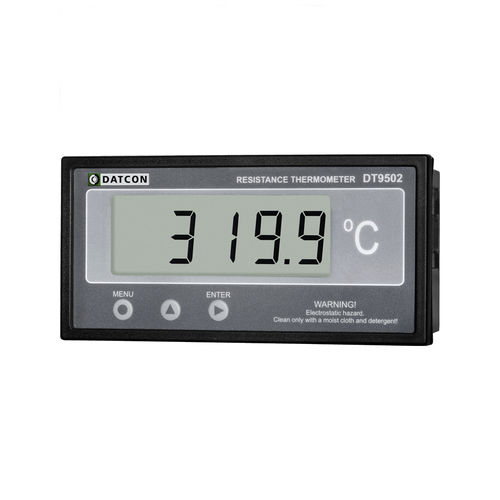

Das eigensichere Widerstandsthermometer / Transmitter DT 9502 ermöglicht die Anzeige der Prozesstemperatur selbst in den gefährlichsten Anlagenbereichen (Zone 1, Zone 2). Der Pt100-Temperatursensor kann entweder mit 3 oder 4 Drähten an den Eingang des Geräts angeschlossen werden. Der DT9502 ist ein schleifengespeister 4-20-mA-Zweileiter-Transmitter, dessen Strombereich einem beliebigen Temperaturbereich zugeordnet werden kann. Beide Geräte verfügen über zwei optisch isolierte Transistorausgänge zur Grenzwertmeldung oder für einfache Steuerungszwecke. Der DT9502 ist in einem 144 × 72 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP 65 und von der Rückseite die Schutzart IP 30 aufweist und für den Einbau in eine Schalttafel geeignet ist. Die große 4 1/2-stellige, 20,5 mm hohe Flüssigkristallanzeige macht die Prozesstemperatur auch aus der Entfernung gut sichtbar. Die einfache Konfiguration vor Ort über die frontseitige Folientastatur ist ein wesentlicher Vorteil der mikrocontrollerbasierten Technologie. Die Konfigurationsparameter: Ausgangsskalierung, 3 / 4-Leiter-Modus, Signalfilterung, Anzeigeauffrischungsrate, Grenzwertmodi, Grenzwerte, etc. werden im EEPROM gespeichert. Das DT9500 ist in der Lage, mit drei Sensorkalibrierungspunkten zu rechnen, um die reale Sensorkurve an das Gerät anzupassen. Ein zweistufiges Passwort schützt die Einstellungen vor unbefugten Änderungen.
