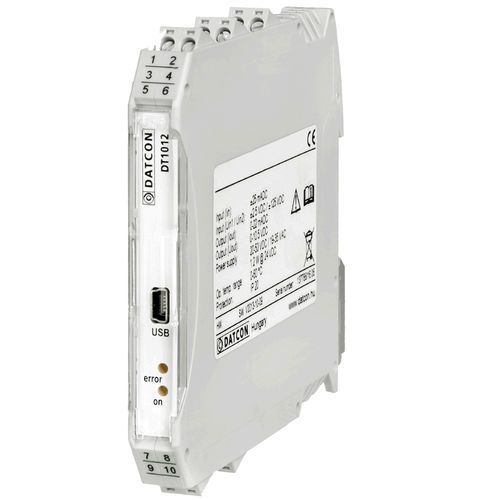

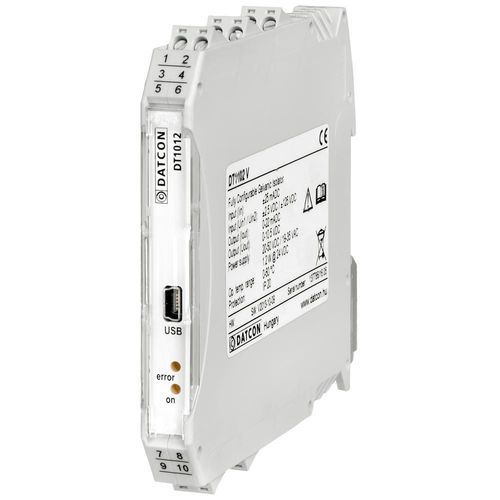

DIN-Schienen-Temperaturmessumformer DT1012 series

Pt100Pt1000Pt500

-Pt100 / Pt1000 Sensoren oder Widerstand / Potentiometer -kann an den Eingang angeschlossen werden 2- / 3- / 4-Leiter-Messung --200 - +800 °C / 0-4000 Ohm max. Messbereiche -0-20 mA / 4-20 mA Strom und -0-10 V / 2-10 V Spannungsausgangsbereiche 3-Wege-Isolierung (Eingang / Ausgang / Stromversorgung) -Hochpräzise Messung einfache Konfiguration über USB-Anschluss -24 VDC oder 230 V AC/DC Versorgungsspannung -Hutschienengehäuse, Breite: 12,5 mm An den Eingang des DT1012... Temperatur-/Widerstands-/Potentiometer-Transmitters können PT100/Pt1000-Temperatursensoren oder lineare Widerstands-/Potentiometer angeschlossen werden. Der Messumformer verfügt über eine vollständige 3-Wege-Isolierung: Der Eingang, der Ausgang und die Stromversorgungsschaltungen sind voneinander isoliert, wobei ein moderner Planartransformator zum Einsatz kommt. Der Transmitter hat zwei Ausgänge *: - 0 - 20 mA / 4 - 20 mA Strom, oder - 0 - 5 V / 0 - 10 V / 2 - 10 V Spannung * nur ein Ausgang kann gleichzeitig verwendet werden Bei einem Temperatursensor Pt 100 / Pt 1000 ist das Ausgangssignal proportional zur gemessenen Temperatur, bei einem Widerstand zum gemessenen Widerstand, bei einem Potentiometer zur Stellung des Potentiometers. Die Sensoren können mit 2 / 3 / 4 Drähten an den Eingang angeschlossen werden. Im Falle eines 3/4-Leiteranschlusses hat der Widerstand der Anschlussdrähte keinen Einfluss auf die Messung. Der Messwertgeber kann über den USB-Anschluss konfiguriert werden. Die einstellbaren Eigenschaften sind: eingangssignalquelle, 2 / 3 / 4-Draht-Messmodus, Messbereich, Eingangssignal-Mittelwertbildung, Ausgangswahl, Ausgangssignalbereich, usw.
