Analoge E/A-Karte DomESP series

digitalkabellos4 A

Übersicht

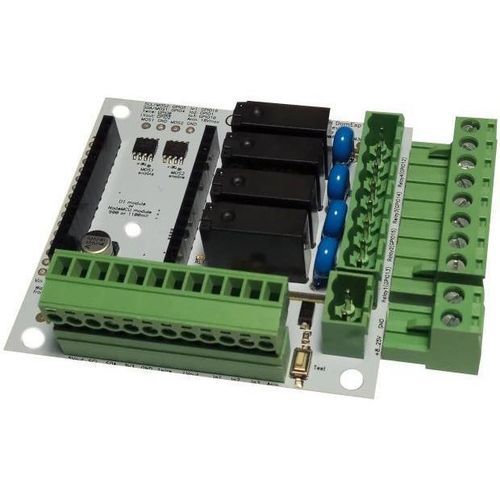

Der ESP8266 ist ein kompakter MCU mit integriertem WiFi, geeignet zur Erweiterung von Ein-/Ausgängen in Haus‑ oder Industrieautomation. Die Creasol DomESP1 Platine ist für ESP8266 NodeMCU V3 Module (900 mil Header‑Raster) ausgelegt und integriert Schaltungen für digitale Eingänge, einen analogen Eingang, 4 Relaisausgänge, I2C, 1‑Wire und 2 MOSFET‑Ausgänge. DomESP2 bietet dieselbe Elektronik mit abnehmbaren Steckklemmen für einfachere Verdrahtung.

Varianten

• DomESP1 Bare‑Board: Kunde liefert und montiert das ESP8266 NodeMCU (900 mil).
• DomESP1 mit vorprogrammiertem ESP8266 (typ. ESPEasy), einsatzbereit.
• DomESP2: gleiche Funktionen wie DomESP1, jedoch mit steckbaren Klemmen für bequemes Verdrahten.

Hauptmerkmale

• 4 Relaisausgänge (250 Vac, 10 A max. je Relais); Spulenverbrauch ≈450 mW pro Relais.
• 1 analoger Eingang, 18 V max, lineare Umrechnungsfunktion: %value%*0.01828 (zur Umrechnung von Messwerten).
• 1‑Wire Bus (DS18B20 kompatibel), kann auch als GPIO verwendet werden.
• I2C Bus (SDA und SCL an Klemmen) nutzbar als GPIO; I2C‑Pins sind mit MOSFET‑Ausgängen geteilt (siehe Hinweise).
• 2 Open‑Drain MOSFET‑Ausgänge, 12 A, 30 V max — geeignet für DC‑Lasten und LED‑Streifen mit PWM‑Dimmung; MOSFETs teilen SDA/SCL GPIOs.
• Schaltregler zur Reduzierung des Verbrauchs; Eingangsspannungsbereich 5–25 Vdc (empfohlen 8–25 Vdc für galvanische Trennung).
• 5 V und 3,3 V Ausgänge an Klemmen verfügbar.
• LED‑Anzeigen für I2C‑Ports und Relais, aktiviert durch eine Test‑Taste zur Überprüfung von Verdrahtung/Firmware.
• Typischer Ruhestrom (WiFi an, Relais/MOSFETs AUS): ≈80 mA @5V, ≈40 mA @12V, ≈20 mA @24V.

Wichtige Hinweise und Einschränkungen

• MOSFET‑Ausgänge teilen die GPIOs mit I2C: I2C‑Bus und MOSFET‑Ausgänge können nicht gleichzeitig genutzt werden.
• Zum Aktivieren eines MOSFET‑Ausgangs muss ein Leiterbahnjumper gelötet werden (MOS1 nutzt SDA, MOS2 nutzt SCL), wodurch die I2C‑Verfügbarkeit reduziert wird.
• Beim Schalten induktiver Lasten eine externe Freilauf‑Schottky‑Diode verwenden und, falls das Netzteil entfernt ist, einen 220 µF / geeignete Spannungs‑Kondensator nahe der Platine einbauen, um Spannungs‑Spitzen zu vermeiden.
• Bei hohem Relaisbedarf ein anderes Creasol Relaismodul mit optimiertem Ruhestrom in Betracht ziehen, da einzelne DomESP‑Relais relativ viel Spulenleistung ziehen.

Firmware und Konfigurierbarkeit
Das ESP8266 Modul kann mit ESPEasy, ESPHome, Tasmota oder anderen NodeMCU‑kompatiblen Firmwares programmiert werden. Vorprogrammierte Einheiten werden typischerweise mit ESPEasy ausgeliefert, bereit zur Verbindung mit WiFi und dem Automationscontroller. Unterstützte Funktionen hängen von der Firmware ab (AP‑Modus, WiFi‑Konfiguration, HTTP‑Steuerung, PWM via HTTP etc.).

Installation und Anwendungsfälle

• Die Platine wird mit Niederspannung versorgt (empfohlen 8–25 Vdc) um galvanische Trennung vom Netz zu gewährleisten.
• Typische Anwendungen: Pumpensteuerung, Temperaturüberwachung mit DS18B20 Sensoren, Dimmung von LED‑Streifen per MOSFET‑PWM, Schwimmbadsteuerung, Mehrzonen‑Heizungsregelung, Energie-/Leistungsmessintegrationen.
• Beispiel: PWM‑Duty‑Cycle des MOSFET per Firmware‑HTTP‑Aufruf einstellen, um LED‑Streifen zu dimmen.

Anzeige und Diagnose
Integrierte LEDs für I2C und Relais erleichtern Statusprüfungen und Fehlersuche; LEDs werden über die Test‑Taste aktiviert.

Kauf‑ / Montageoptionen
DomESP1 ist als Bare‑Board (Kunde liefert NodeMCU) oder mit vorprogrammiertem NodeMCU erhältlich. DomESP2 bietet die gleiche Elektronik mit steckbaren Klemmen für vereinfachte Verdrahtung.

Technische Daten

• Modell: DomESP1 (DomESP2 = gleiche Platine mit steckbaren Klemmen)
• Kompatibler MCU: ESP8266 NodeMCU V3 (900 mil Header‑Raster); Anpassung für 1100 mil oder Wemos D1 Mini durch Löten möglich.
• Relaisausgänge: 4 × Relais, 250 Vac, 10 A max je Relais; Spule ≈450 mW pro Relais.
• MOSFET‑Ausgänge: 2 × N‑Channel Open‑Drain MOSFET, 12 A, 30 V max (geeignet für 12/24 V LED‑Streifen); MOSFETs teilen SDA/SCL GPIOs.
• Analogeingang: 1 × Analogeingang, 18 V max (Umrechnungsfaktor verfügbar).
• 1‑Wire: DS18B20 kompatibler Bus (mehrere Sensoren parallel unterstützt).
• I2C: SDA und SCL an Klemmen (bei aktivierten MOSFETs geteilt).
• Stromversorgung: Schaltregler, Eingang 5–25 Vdc (typ. 8–25 Vdc empfohlen für galvanische Trennung).
• Versorgungsausgänge: 5 Vdc und 3,3 Vdc an Klemmen.
• Ruhestrom (WiFi an, Relais/MOSFETs OFF): typ. 80 mA @5V, 40 mA @12V, 20 mA @24V.
• LEDs: Status‑LEDs für I2C und Relais (aktivierbar per Test‑Taste).
• Schutz / Empfehlungen: Freilauf‑Schottky‑Diode für induktive Lasten; 220 µF / geeignete Spannung Kondensator nahe der Platine wenn Netzteil entfernt ist; MOSx Aktivierung via Lötjumper.
• Firmware‑Support: ESPEasy (Vorprogrammierte Option), ESPHome, Tasmota oder andere NodeMCU‑kompatible Firmwares.
