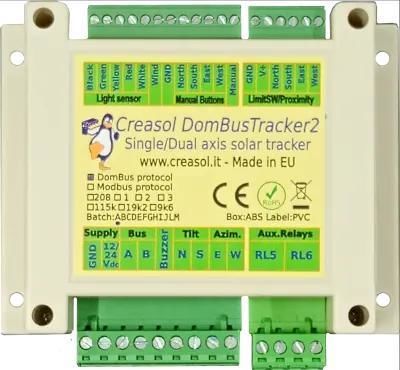

Programmierbare Automationssteuerung / DIN-Schiene DomBusTracker2

mit integriertem E/AEingängeAnalogeingänge

Übersicht
Kompakter DIN-Hutschienen-Controller für Solar-Tracker, geeignet für einachsig (horizontal oder geneigt) oder zweiachsige Anlagen. Kann autark arbeiten oder in die Gebäudeautomatisierung über DomBus oder Modbus integriert werden. Wird mit wasserdichtem Tiefloch-Lichtsensor geliefert; Motoren und Stromversorgung nicht enthalten.

Warum DomBusTracker2?

• Flexible Konfiguration: zweiachsig, einachsig horizontal (N–S) oder einachsig geneigt (E–W).
• Funktioniert eigenständig oder integriert in Automationssysteme (Domoticz via DomBus, Home Assistant/Node-RED/OpenHAB/ioBroker via DomBusGateway und MQTT AutoDiscovery oder Modbus).
• Wasserdichter Tiefloch-Sensor mit 4 Fotodetektoren für zuverlässiges Tracking bei Bewölkung.
• Industrielle RS485-Busverkabelung für große Distanzen und Mehrgerätelösungen.
• Sehr niedriger Ruhestrom (ca. 15 mW bei ausgeschalteten Relais).

Hauptmerkmale

• 4 × SPDT 10A Relais zur Ansteuerung von zwei Linearantrieben (typisch bis ~800 kgf); kompatibel mit 24 V (bevorzugt) oder 12 V.
• Optionale 15A-Version für leistungsstärkere Antriebe/Drehmotoren.
• Strommessung zur automatischen Erkennung interner Endschalter der Antriebe und Bestimmung von Endlagen.
• 4 Eingänge für externe End-/Näherungsschalter (bedarfsgesteuert gespeist), 2 Twinbutton-Eingänge für manuelle HOCH/RUNTER Steuerung und 1 Eingang zum Deaktivieren der automatischen Nachführung.
• Dedizierter Wind-Eingang unterstützt analoge Spannungen (0–3/3.8/5 V) oder Impulsausgänge; Filterempfehlung für gepulste Anemometer.
• 2 × 5A Zusatzrelais für Hilfsfunktionen.
• RS485 Abschlusswiderstand per PCB-Jumper aktivierbar; geschirmtes verdrilltes Kabel für lange Strecken empfohlen.
• Flaches DIN-Hutschienen-Gehäuse, 115 × 90 × 40 mm; steckbare Anschlussklemmen für einfache Verdrahtung.
• Parametrierung über RS485 zur Anpassung an die meisten Nachführsysteme; Firmware-Optionen: DomBus (Multi-Master) und Modbus RTU.

Tracker-Zustand und Integration

• Stellt detaillierte Zustände für Automationssysteme bereit: Bewölkt, Automatisch (Ruhe/Bewegung), Manuell (Ruhe/Bewegung), Abend, Nacht, Morgen, Wind-Alarm/Sicherheitsposition etc.
• Fernsteuerung möglich (Einstellung Elevation/Azimut); lokale Taster und Umschalter für manuell/auto unterstützt.

Verhalten und Sicherheit

• Konfigurierbare periodische Prüfungen mit einstellbaren Intervallen und Bewölkungsschwellen, um unnötige Bewegungen zu reduzieren.
• Konfigurierbare Nacht-/Morgen-Positionen und Timeouts; fährt in Nachtposition, wenn Licht unter Schwellenwert fällt.
• Wind-sicheres Verhalten: Bei Überschreiten des Wind-Schwellenwertes wird Position gespeichert, Paneele in Sicherheitsposition gefahren und nach konfigurierter Erholungszeit wiederhergestellt.
• Optionaler lötbarer Summer für manuelle-/Wind-Alarmmeldungen (konfigurierbar und deaktivierbar).

LED- und Summer-Anzeigen
Grüne LED-Muster signalisieren Nacht, Bewölkung, automatische Nachführung und Motor in Bewegung; rote LED signalisiert manuellen Modus oder Wind-Sicherheitszustand. Optionaler Summer: 1 Piepton für manuellen Modus, 2 Pieptöne bei Wind-Alarm (konfigurierbar/deaktivierbar).

Sensor- & Anemometer-Hinweise

• Wind-Eingang akzeptiert analoge Spannungen (0–3/3.8/5 V) oder Impulsausgänge (Reed/NPN). Bei gepulsten Anemometern kann ein 100–220 µF Kondensator zwischen Wind und GND empfohlen werden, um Spikes zu filtern.
• Alternativ kann Windgeschwindigkeit zentral über die Automatisierung bereitgestellt werden, indem das Wind-Register/Entity für jeden Tracker geschrieben wird (praktisch für Felder mit vielen Trackern).

Port-Übersicht (Kurz)

• Ausgänge: 4 Relais für Motoren (MN/MS für NS-Neigung; ME/MW für EW-Azimut) plus 2 Zusatzrelais (RL5, RL6).
• Analoge Eingänge: 4 Lichtkanäle (N, S, E, W) und Motorstrommessung für NS und EW.
• Wind-Eingang: IN_ANALOG oder IN_COUNTER abhängig vom Anemometertyp.
• Manuelle Eingänge: IN_TWINBUTTON für UP/DOWN, digitaler Eingang zum Deaktivieren des Automatikmodus, 4 Eingänge für End-/Näherungssensoren.
• Virtuelle/benutzerdefinierte Items: NS/EW Abweichungsleisten, Pns/Pew Positionsleisten, Man (auto/manual), Buzz, TrackerState.

Warum einen Tracker verwenden?
Nachführung erhöht die photovoltaische Energieerzeugung, besonders morgens und abends. Zweiachsige Systeme liefern in vielen Fällen die höchsten Tageserträge gegenüber festen Montagen.

Kompatibilität und Konfiguration

• DomBus-Firmware: Multi-Master DomBus-Protokoll für latenzarme Integration mit Domoticz; DomBusGateway verbindet DomBus mit MQTT/AutoDiscovery für Home Assistant, Node-RED, OpenHAB, ioBroker.
• Modbus-Firmware: Modbus RTU Standard für Kompatibilität mit vielen Controllern und Tools.
• Konfigurierbare Parameter: TrackerType, Laufzeiten, Nacht/Morgen/Wind-Positionen, PeriodicCheck, CloudyThreshold, SensorMin, Homing-Counter, Strom-Erkennungsgrenzen, ProximityEnable u.v.m.

Enthalten / Nicht enthalten

• Enthalten: wasserdichter Tiefloch-Lichtsensor.
• Nicht enthalten: Linearantriebe / Drehantriebe, Stromversorgung (24 V bevorzugt / 12 V unterstützt), externe Näherungssensoren, Anemometer.

Technische Daten

• Brand: Creasol
• Model: DomBusTracker2 Rev.2
• Controller-Funktionen: einachsig (horizontal/geneigt) oder zweiachsig; Stand-alone oder integriert via DomBus oder Modbus.
• Relais-Ausgänge: 4 × SPDT 10A für Motoren; 2 × SPST 5A für Hilfsfunktionen; optionale 15A-Version.
• Eingänge: 4 analoge Lichtkanäle (N,S,E,W); Motorstrom-Messung NS/EW; 4 digitale End-/Näherungs-Eingänge; 2 Twinbutton-Eingänge; 1 manuell/auto Eingang; Wind-Eingang (analog 0–3.3/3.8/5 V oder Impulse).
• Leistungsaufnahme: ca. 15 mW nachts mit Relais aus.
• Gehäuse: flaches DIN-Hutschienen-Gehäuse 115 × 90 × 40 mm; steckbare Klemmen.
• Kommunikation: RS485 (DomBus Multi-Master oder Modbus RTU); Abschlusswiderstand per PCB-Jumper; geschirmtes Kabel empfohlen.
• Tracker-Logik: Tiefloch-4-Photodetektor-Sensor, konfigurierbare Prüfintervalle, Bewölkungsschwellen, Homing, Wind-Sicherheitspositionen und Timings.
• Anzeige: rote/grüne LEDs und optional lötbarer Summer.
