Übersicht

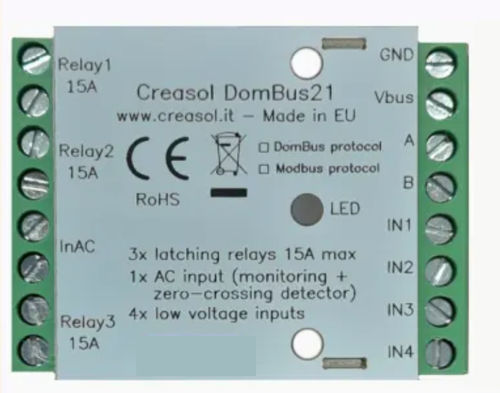

Das Creasol DomBus21 ist ein energiesparendes Modul mit Rastrelais für die Steuerung und Überwachung von Lasten. Es bietet drei SPST‑Rastrelais, einen opto‑isolierten AC‑Eingang zur Spannungspräsenz/Null‑Durchgangserkennung und vier konfigurierbare Niederspannungseingänge (analog oder digital). Kompaktes Gehäuse, geeignet für Abzweigdosen und Unterputzdosen, Verbindung über industriellen RS485‑Bus.

Hauptfunktionen

• 3 Rastrelais SPST, je 15 A, zum Schalten von Lasten oder Generatoren (bis zu 3 kW pro Relais, 250 Vac).
• 1 opto‑isolierter AC‑Eingang (100–250 V) für Spannungspräsenz und Null‑Durchgangserkennung.
• 4 konfigurierbare Niederspannungseingänge: analog (NTC 10k), digital (Taster, Twinbutton), Alarmgeber (balanciert) oder Zähler/Pulsausgang.
• Sehr niedriger Ruhestrom (~15 mW) durch Rastrelais mit Spule nur während Übergängen aktiviert.
• Firmware‑Optionen: DomBus (Multi‑Master, DCMD‑Ereignisse) oder Modbus RTU (Standard Master/Slave).
• RS485 industrieller Bus (115200 bps) für lange Strecken; kompakte Abmessungen 59 × 42 × 21 mm.

Typische Anwendungen / Beispiele

• Steuerung von Wärmepumpen oder Kesseln zur Eliminierung von Standby‑Leistungen.
• Abschalten der Stromversorgung von Toren/Garagen zum Diebstahlschutz bei Alarm.
• Trennen kleiner Photovoltaik‑Wechselrichter nachts oder bei Gewittern.
• Schalten von Außenbeleuchtung und langdauernden Lasten mit nahezu null Standby‑Verbrauch.

Eigenschaften

• 3× 15 A SPST Rastrelais: Spule nur während Zustandswechsel aktiviert (kein Dauerstrom).
• 1× AC opto‑isolierter Eingang (100–250 V) für Null‑Durchgang und Präsenz.
• 4× konfigurierbare Niederspannungseingänge: IN1..IN4 unterstützen analog, digital, twinbutton, Zähler, SENSOR_ALARM, NTC.
• ≈15 mW Leistungsaufnahme selbst bei Relais in ON‑Zustand.
• Firmware: DomBus (kompatibel mit Domoticz und per DomBusGateway mit MQTT für Home Assistant, Node‑RED, OpenHAB, ioBroker) oder Modbus RTU.
• RS485 Bus: Industriequalität, 115200 bps, empfohlen bis ~500 m mit Alarmkabel.
• Kompakt: 59 × 42 × 21 mm, passend für Standard‑Unterputzdosen und Verteilerdosen.

DomBus21 Port‑Fähigkeiten (DomBus‑Firmware)
Standardadresse: 0xff21
Port 1 - RL1: OUT_DIGITAL. SPST 15 A Rastrelais; Spule nur während Übergängen aktiv. INAC sollte an 230 V angeschlossen sein für Null‑Durchgangs‑Handling.
Port 2 - RL2: OUT_DIGITAL. Wie RL1.
Port 3 - RL3: OUT_DIGITAL. Wie RL1.
Port 4 - INAC: IN_AC, IN_COUNTER. Opto‑isolierter AC‑Eingang (100–250 V) für Präsenz und Null‑Durchgang; geeignet zur Überwachung von FI/Rückmeldung, PIR mit 230 V Ausgang, Gerät‑ON‑Erkennung.
Port 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Analog-/Digitaleingang mit 10k Pull‑up auf 3,3 V; gemeinsamer GND verwenden.
Port 6 - IN2: gleiche Fähigkeiten wie IN1.
Port 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Intern wählbare Pull‑Up/Pull‑Down; gemeinsamer GND.
Port 8 - IN4: wie IN3.

DomBus21 Modbus RTU Fähigkeiten (Modbus‑Firmware)
Beim Einschalten zeigt das Modul Modbus‑Adresse (Reg 8192), Baudrate (8193) und Parität (8194) per LED an. Standard Modbus‑Slave‑Adresse: 33 (0x21).
Registerbeispiele: Addr 0..2 steuern RL1..RL3 (0=OFF, 1 oder 65280=ON, andere Werte = zeitgesteuertes ON). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON oder analoge Bereiche falls konfiguriert). Detaillierte Register für Port‑Optionen, Inversion, Timing, serielle Geschwindigkeit und Firmware‑Revision vorhanden.

DCMD / Automationsfunktionen (DomBus‑Firmware)
Ports akzeptieren DCMD‑Befehle und erzeugen Ereignisse (OFF, ON, PULSE, PULSE1/2/4, VALUE‑Bereiche). DCMD erlaubt lokale Automationen Modul‑zu‑Modul, die auch ohne zentralen Controller arbeiten (z. B. Puls‑Toggles, Wert‑Schwellen für Thermostatverhalten).

Anwendungshinweise & Installationshinweise

• INAC Null‑Durchgangserkennung reduziert Inrush‑Strom bei kapazitiven Lasten und minimiert Überspannungen bei induktiven Lasten beim Abschalten.
• RS485 Verkabelung: linearen Bus mit 100–150 Ω Abschlusswiderständen an beiden Enden bevorzugen; Schirmung an GND einseitig; GND zwischen Geräten verbinden.
• Stromversorgung: stabile 12 V Versorgung mit USV/Backup empfohlen, wenn Controller und Module bei Netzausfall betriebsbereit bleiben sollen.

Sicherheit und Installation
DomBus21 verarbeitet Ströme bis 15 A pro Relais (250 Vac). Prüfen Sie die korrekte Verdrahtung, geeignete Sicherungen und Kabelquerschnitte. Überprüfen Sie die Klemmen‑Temperatur unter Last (z. B. IR‑Kamera) und halten Sie lokale Elektro‑Vorschriften ein.

Technische Daten

• Modell: Creasol DomBus21
• Relais: 3 × SPST Rastrelais, 15 A, 250 Vac (≈3 kW pro Relais)
• AC Eingang: 1 × INAC opto‑isoliert, 100–250 Vac (Null‑Durchgang & Präsenz)
• Niederspannungseingänge: 4 konfigurierbare Eingänge (analog/digital/twinbutton/Zähler/SENSOR_ALARM/NTC)
• Leistungsaufnahme: ≈15 mW (auch bei Relais ON)
• Bus: RS485 Industriequalität, 115200 bps (DomBus); empfohlen bis ~500 m
• Protokolle: DomBus (Multi‑Master) oder Modbus RTU
• Abmessungen: 59 × 42 × 21 mm
• Standardadressen: DomBus 0xff21; Modbus Slave 33 (0x21)
