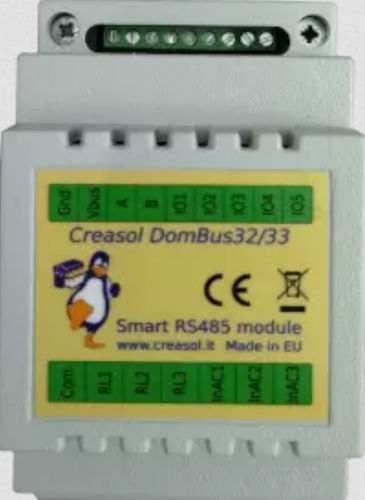

Analoges E/A-Modul DomBus32

digitalSerieRS-485

Übersicht
Das DomBus32 ist ein DIN-Schienenmodul (Breite 54 mm) mit 3 Relaisausgängen, 3 AC-Eingängen und 5 programmierbaren Niederspannungs-I/Os. Erhältlich in zwei Firmware-/Protokollvarianten: proprietäres DomBus-Protokoll (Multi-Master mit DCMD-Befehlen und Domoticz-Plugin-Unterstützung) und Modbus RTU (standardisiertes Master/Slave-Protokoll, weit verbreitet). Kommunikation über industriellen RS485-Serienbus; Versorgung 8–25 Vdc. Optimiert für sehr niedrigen Stromverbrauch (typisch <10 mW, bis zu 150 mW bei allen Relais eingeschaltet).

Hauptfunktionen

• 3 Relaisausgänge (SPST) mit Varistor-Überspannungsschutz, ausgelegt bis 250 Vac / 5 A (oder 30 Vdc / 5 A).
• 3 AC opto-isolierte Eingänge (100–250 Vac) zur Überwachung des Vorhandenseins von Netzspannung an Verbrauchern.
• 5 vielseitige Niederspannungs-I/O-Ports, konfigurierbar als digitale Eingänge, Zähler, Twinbutton, Ausgänge (digital, Dimmer, Buzzer/Flash), Analogeingänge, SENSOR_ALARM, IN_COUNTER usw.
• Gemeinsame Anschlussleiste zum Teilen von Neutral/Phase oder gemeinsamer Spannung zwischen Relais und AC-Eingängen zur Vereinfachung der Verdrahtung.
• RS485-Bus für Multi-Modul-Netzwerke: 2 Adern für Daten plus 2 Adern für 12/24V-Versorgung (geschirmtes 4-adriges Kabel empfohlen).
• DCMD-Funktion (nur DomBus-Firmware): Modul-zu-Modul-Befehle, die Automatisierungen ausführen lassen, auch wenn der domotische Controller offline ist (Ereignisse wie PULSE, VALUE, ON, OFF usw.).
• Umfangreiche Port-Konfigurationsoptionen (Logik-Inversion, Pull-up/Pull-down, Timeouts, Dimmer, analog 0–10 V Ausgangsmodi, Zähler mit Teiler, Sensoralarm-Schwellen, Abstandssensoren usw.).

Hinweise zu Firmware/Protokollen

• DomBus-Protokoll: Multi-Master, geringe Latenz, unterstützt DCMD für Befehle zwischen Modulen und erweiterte Funktionen (empfohlen bei Verwendung mit Domoticz).
• Modbus RTU: Standard-Master/Slave-Protokoll kompatibel mit vielen Steuerungen (Home Assistant, OpenHAB, Node-RED, ioBroker). Modbus unterstützt Relais-Timing (ON-Zeit von 31,5 ms bis zu mehreren Tagen) und registerbasierte Konfiguration.

Anwendungen

• Schalten/Überwachen von bis zu 3 Leuchten oder anderen Lasten.
• Überwachung der Versorgung von Geräten (z. B. Erkennen der Spannungsversorgung einer Wärmepumpe).
• Steuerung von Heizungszonenventilen und anderen Aktoren.
• Anschluss von Tastern, Doppeltastern, S0-Zählern, PIRs, Magnetsensoren, ausbalancierten Alarmsensoren und mehr.
• Integration vorhandener Schritt-/Impuls-Lichtrelais und Offenlegung des Zustands an Domotik-Controller.

Warnhinweise

• Mischen Sie nicht Hochspannungs-(230 V) und Niederspannungs-(5/12/24 V)Lasten auf derselben Anschlussleiste.
• Verwenden Sie ein geschirmtes 4-adriges Kabel für Bus und Versorgung (empfohlen: Alarmkabel mit 2x0,5 mm² für 12 V Versorgung und 2x0,22 mm² für Daten).
• Sichern Sie die 12/24 V Versorgung mit einer Sicherung. Der gemeinsame Anschluss muss je nach Verdrahtungsweise konsistent verbunden werden (Neutral oder Phase).
• Aktivieren Sie den Abschlusswiderstand (Rbus-Jumper) nur an den beiden physischen Enden jedes RS485-Busses, um Reflexionen zu reduzieren.

Anschlussübersicht (Zusammenfassung)
Header: Port# | Name | Fähigkeiten | Standardkonfiguration | Beschreibung
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | SPST-Relaisausgang, 250 Vac 5 A (oder 30 Vdc 5 A). Relais durch Varistor geschützt. Gemeinsamer Anschluss mit AC-Eingängen und Relais.
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Wie RL1.
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Wie RL1.
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac opto-isolierter Eingang zur Spannungspräsenz-Erkennung. Teilt gemeinsamen Anschluss.
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac opto-isolierter Eingang.
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac opto-isolierter Eingang.
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Analoger/digitaler Eingang oder konfigurierbarer Ausgang; unterstützt Zähler, Twinbutton-Modus (PU1-Jumper), 10 mA Ausgangsoption (RO1-Jumper), Pull-up für NTC und ausbalancierte Alarmsensoren (5-Zustände: Closed/Open/Masked/Tamper/Shorted).
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Wie IO1 mit PU2 / RO2 Jumpern.
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Wie IO1 mit PU3 / RO3 Jumpern.
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Wie IO1 mit PU4 / RO4 Jumpern.
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Wie IO1 mit PU5 / RO5 Jumpern.

Port-Parameter und Verhalten (high-level)

• Standard-Moduladresse: 0xff32 (muss bei mehreren Modulen auf demselben Bus auf eine eindeutige Adresse geändert werden).
• Serielle Übertragungsrate und Parität über Register/Parameter konfigurierbar (z. B. 115200 bps Standard für DomBus).
• Ausgangsmodi umfassen OUT_DIGITAL, OUT_RELAY_LP (Relais für niedrigen Strom optimiert), OUT_DIMMER (0–100% in 5%-Schritten @500 Hz), OUT_ANALOG (0–10 V), OUT_BUZZER/OUT_FLASH (konfigurierbare Piezo-/Blinkmuster), OUT_BLIND (Motorsteuerung mit TIMEOPEN/TIMECLOSE) usw.
• IN_COUNTER unterstützt Impulszählung für Energie-/Gas-/Wasserzähler; DIVIDER setzt Impulse pro Einheit; unterstützt TYPENAME=kWh zur Erstellung von Energie-/Leistungsgeräten; OPPOSITE für Import/Export.
• IN_AC-Ports können als Nulldurchgangsdetektoren (zero-cross) genutzt werden, um Einschaltströme beim Schalten von Relais zu minimieren.
• SENSOR_ALARM-Modus unterstützt ausbalancierte doppelt- oder dreifach polarisierte Alarmsensoren: Schwellwerte PAR1..PAR4 erlauben die Zuordnung von Kurz/Tamper/Masked/Open/Closed.

DCMD (nur DomBus-Firmware)
DCMD ermöglicht ereignisgesteuerte Befehle, die lokal oder an andere DomBus-Module gesendet werden, ohne den domotischen Controller einzubeziehen. Syntax: DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value. Unterstützte Ereignisse: OFF, ON, PULSE, PULSE1, PULSE2, PULSE4, VALUE (mit Schwellwerten). Unterstützte Befehle: ON, OFF, TOGGLE, DIMMER usw. Beispiele: Umschalten eines Ausgangs eines anderen Moduls bei kurzem Tastendruck, Aktivieren einer Szene/Gruppe bei langem Tastendruck, Steuerung Heizung/Ventil nach Temperaturgrenzen, Buzzer-Feedback bei Touch-Sensoren. (Detaillierte Konfiguration pro Port: DCMD kann pro Ereignis gesetzt werden.).

Installation und Bus-Empfehlungen (Zusammenfassung)

• Verwenden Sie nach Möglichkeit eine lineare Bustopologie; RS485 benötigt zwei Abschlusswiderstände (100–150 Ohm) an den Busenden zur Reduzierung von Reflexionen. Module bieten einen PCB-Jumper zur Aktivierung der Terminierung.
• Schließen Sie die Kabelabschirmung nur auf einer Seite an GND an. Alle Geräte am Bus müssen dieselbe GND-Referenz teilen.
• Beim Verdrahten: zuerst GND verbinden, dann Vbus (12/24 V), dann RS485 A und B. Beim Trennen umgekehrt (Vbus zuerst, GND zuletzt).
• Empfehlung: Versorgung jedes Busses mit ~13,8 V und Backup-Batterie für Spannungsausfall-Toleranz; Bus-Versorgung mit Sicherung schützen.

Enthaltene Tabellen und Konfigurationsreferenzen
Die Produktseite enthält umfangreiche Tabellen und Beispiele für Modbus-Registeradressen, DomBus-Parameter-Schlüsselwörter (HWADDR, PULLUP, PULLDOWN, INVERTED, OUT-Modi, TIME-Werte, TYPENAME, DIVIDER, ADDR für EVSE-Zähler, EV-bezogene Parameter falls zutreffend) und praktische Beispiele für Domoticz/Home Assistant/Node-RED-Integration. Siehe Port-Konfigurationstabelle zum Abbilden von Modbus-Registern auf Funktionen und für empfohlene Domoticz Description-Formate.

Eigenschaften / technische Spezifikationen

• Gehäuseform: DIN-Schienenmodul, Breite 54 mm (Gesamtmaße: 53 x 89 x 65 mm).
• Relaisausgänge: 3 × SPST-Relais, 250 Vac / 5 A max (30 Vdc / 5 A), Varistor-Überspannungsschutz.
• AC-Eingänge: 3 × IN_AC opto-isolierte Eingänge, 100–250 Vac, gemeinsame Klemme geteilt.
• I/Os: 5 × programmierbare Niederspannungs-I/Os (IN/OUT, Zähler, Twinbutton, Dimmer, Buzzer, SENSOR_ALARM, IN_ANALOG-Fähigkeit).
• Versorgung: 8–25 Vdc empfohlen (z. B. 12 V oder 13,6 V nominal). Typischer Verbrauch <10 mW (0,75 mA @13,6 V); bis zu 150 mW (10 mA @13,6 V) mit allen Relais ON.
• Bus: RS485 industrieller serieller Bus; Standard 4-adriges geschirmtes Kabel (2 für Versorgung, 2 für Daten); Standardgeschwindigkeit 115200 bps (konfigurierbar).
• Protokolle: DomBus (proprietär, Multi-Master mit DCMD) oder Modbus RTU (Master/Slave).
• Spezielle Funktionen: DCMD Inter-Modul-Befehle (DomBus-Firmware), Zero-Cross-Erkennung für AC-Eingänge (wenn vorhanden) zur Begrenzung von Einschaltströmen, Unterstützung ausbalancierter Alarmsensoren (5-Zustände), konfigurierbare Monoflop-Zeiten von 31,25 ms bis zu Tagen, analoger 0–10 V Ausgangsoption.
• Typische Anwendungsfälle: Lichtsteuerung (inkl. Schritt-Relais-Systeme), Heizungszonenventile, Überwachung der Versorgung von Geräten, Integration von Sensoren und Zählern (Energie/Gas/Wasser).
