Materialzuführsystem

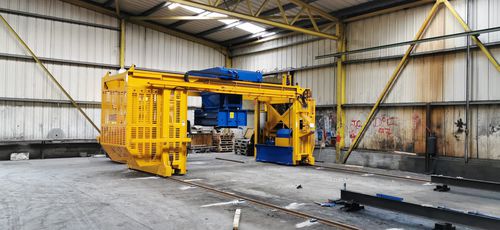

Das XY-Speisersystem wird für die Produktion von Nassgussprodukten mit einer Breite von bis zu 3,2 m, einer Tiefe von 1 m und einer Länge von bis zu 8 m eingesetzt. Der XY Feeder hebt eine Form auf das Vibrationssystem und befüllt sie. Anschließend legt er die gefüllte Form in eine Sammelposition vor dem Stapel und hebt die nächste Form auf das Rüttelsystem, um den Prozess erneut zu starten Der Beton im Vorratsbehälter kann mit verschiedenen Techniken dosiert werden, die auf das Material im Behälter abgestimmt sind. Produktionsablauf mit XY-Dosierer Der Betonvorratsbehälter wird mit Beton gefüllt. Der Bediener bewegt den XY Feeder über die Form, die sich auf dem Vibrationssystem befindet. Der Bediener positioniert den Trichter über dem oberen Ende der Form. Die Trichterklappe wird dann auf das richtige Niveau geöffnet und der Rüttler beginnt mit dem Betonfluss. Der Trichter wird entlang der Form bewegt, um sie mit Beton zu füllen. Wenn ein angemessener Füllstand erreicht ist, schaltet der Bediener das Rüttelsystem über die Bedienelemente am Pendelarm ein. Der Beton wird durch die Vibration nivelliert, und der Bediener füllt alle niedrigen Stellen in der Form aus. Sobald die Form angemessen gefüllt ist, wird der Trichter im Parkbereich des Hauptrahmens abgestellt. Der XY Feeder hebt dann die Form an und bringt sie in die Absetzposition vor dem ersten Stapel. Der Palettenhubwagen holt die gefüllte Form von dieser Position ab. Eine leere Form wird von der richtigen Position aus angehoben und zum Rüttelsystem gebracht, wo sie gefüllt und gerüttelt wird.
