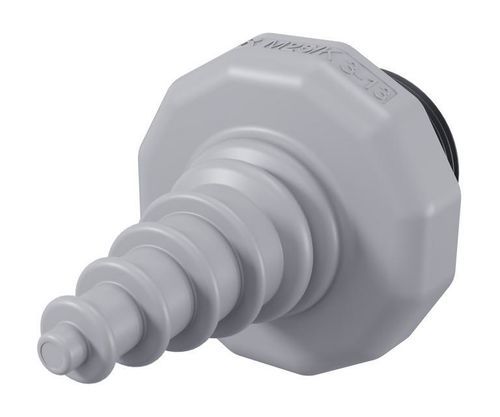

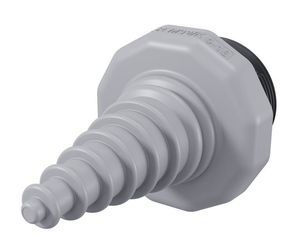

IP54-Kabeldurchführungsplatten KES-R M25/K 3-13 GR

IP66für KabelUL94 V-0

Kurzbeschreibung
Runde Kabeleinführung (Konus) für nicht konfektionierte Leitungen, Modell KES-R M25/K 3-13 GR. Geeignet für Rast- und Schraubmontage; Schutzart IP54 bei Rastmontage und IP66 bei Schraubmontage. Material: Polyamid 6.6 mit TPE-Dichtung. Farbe: Grau.

Kaufmännische Daten

• Artikelnummer: 28925.6
• GTIN (EAN): 4044211254872
• Herkunftsland: DE
• Zolltarifnummer: 39259020
• Verpackungsart: Folienbeutel
• Verpackungseinheit: 5 PC
• Gewicht pro Stück (inkl. Verpackung): 14,92 g
• Gewicht pro Stück (exkl. Verpackung): 14,1 g

Technische Daten
Maße

• Gesamthöhe: 61,5 mm
• Einbauhöhe: 41,5 mm
• Länge: 38 mm
• Breite: 38 mm

Anschlussdaten

• Kabeldurchmesserbereich: 3 mm – 13 mm
• Anzahl Leitungen: 1

Weitere technische Daten

• Gewinde / Einführungsgröße: M25
• Montageart: Rasten (schnelle Montage) und Schrauben
• Schutzart: IP66 (Schraubmontage), IP54 (Rastmontage)
• Wandstärke mit Gegenmutter max.: 11 mm
• Wandstärke bei Rastmontage max.: 2,5 mm
• Min. Wandstärke: 1 mm
• Drehmoment Gegenmutter: 3 Nm
• Geeignet für Leitungen ohne Stecker
• Form Wandausschnitt: rund

Werkstoffe & Temperaturen

• Material: Polyamid 6.6
• Dichtungsmaterial: TPE
• Brennklasse UL 94: V-0
• Halogenfrei: ✓
• Silikonfrei: ✓
• Betriebstemperaturbereich: -40 °C bis 80 °C

Umwelt & Konformität

• REACH konform (Referenzdatum: 04.02.2026)
• RoHS konform
• EU-POP konform
• PROP 65 konform
• TSCA konform

Downloads
STP-Modell für CAD-Integration verfügbar (Datei auf der Seite gelistet).

Technische Merkmale

• Modellfamilie: KES-R
• Referenz: KES-R M25/K 3-13 GR
• Kabelführungsbereich: 3–13 mm
• Schutzart: IP66 (Schraube), IP54 (Rastmontage)
• Material: Polyamid 6.6 mit TPE-Dichtung
• Abmessungen (L × B × H): 38 × 38 × 61,5 mm
• Gewicht (Stück, ohne Verpackung): 14,1 g
• Farbe: Grau
