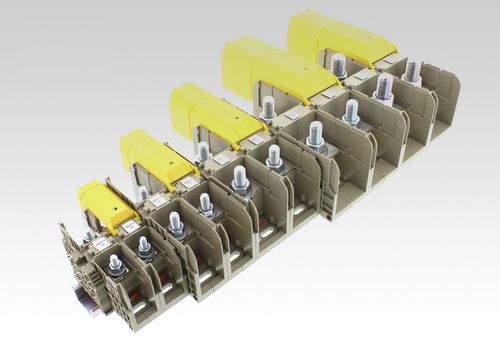

Klemmenblock auf DIN-Schiene HSKG
BolzenLeistungHochstrom

Klemmenblock auf DIN-Schiene
Klemmenblock auf DIN-Schiene
Klemmenblock auf DIN-Schiene
Klemmenblock auf DIN-Schiene
Klemmenblock auf DIN-Schiene
Klemmenblock auf DIN-Schiene
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Montage
auf DIN-Schiene
Anschluss
Bolzen
Weitere Eigenschaften
Leistung, Hochstrom
Kabelschnitt

Min: 2,5 mm²
(0 in²)

35 mm², 70 mm², 120 mm², 185 mm², 300 mm²
(0,05 in², 0,11 in², 0,19 in², 0,29 in², 0,47 in²)

Max: 300 mm²
(0,47 in²)

Strom

Min: 0,01 A

125 A, 192 A, 269 A, 353 A, 520 A

Max: 520 A

Nominalspannung

Min: 1 V

1.000 V

Max: 1.000 V

Beschreibung

Das CONTA-CLIP Bolzenklemmen-Programm der neuesten Generation bietet sichere Verbindungen für alle Applikationen, bei denen Energie übertragen wird. Je nach Leiterquerschnitt sind die Bolzenklemmen HSKG mit M6, M8, M10, M12 und M16 Gewindebolzen verwendbar. Der Bemessungsstrom reicht von 125 Ampere bis 520 Ampere bei einer Bemessungsspannung von bis zu 1000 V. Der Anschlussbereich reicht von 2,5 mm² bis 300 mm². Die Leiter werden mit vercrimpten Kabelschuhen am Gewindebolzen aufgelegt und durch Anziehen der Sechskantmutter sicher mit der Stromschiene verbunden. Ein niedriger Spannungsfall und selbstverlöschendes Material der Brandschutzklasse V-0 (UL 94) gewährleisten höchste Sicherheit. Die Bolzenklemmen HSKG bieten in Kombination mit den klappbaren Abdeckungen ADH ein hohes Maß an Berührungsschutz und Fingersicherheit. Die Abdeckung ADH lässt sich einfach montieren und verrastet beim Schließen sicher in den Seitenwänden der Bolzenklemmen.
