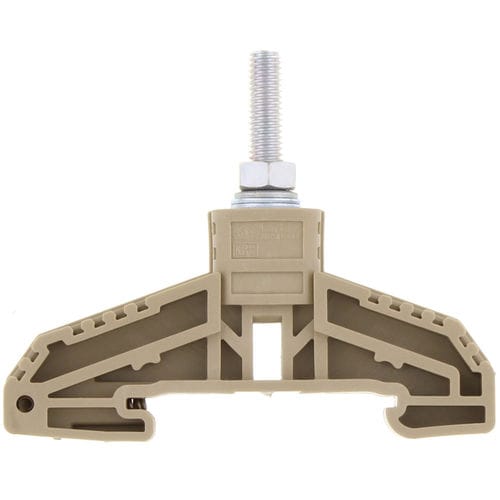

Klemmenblock auf DIN-Schiene HSK

BolzenLeistungHochstrom

High-Power-Bolzenklemme, Bolzenanschluss, Befestigungsart: Tragschiene TS 35/7,5, Bemessungsquerschnitt: 16 mm², Breite: 13 mm, Farbe: Beige Länge: - 67 mm Länge mit TW/ADH: - 67 mm Breite: - 13 mm Höhe TS 35/7,5: - 55,5 mm Höhe TS 35/7.5 mit TW/ADH: - 58 mm Nennspannung: - 1000 V Bemessungsstrom: - 76 A Bemessungsquerschnitt: - 16 mm² Bemessungs-Stoßspannung: - 8 kV Überspannungskategorie: - III Verschmutzungsgrad: - 3 Maximale Verlustleistung im Nennzustand: - 2,43 W Anschlussprinzip: - Bolzenanschluss Anschlusslage: - Oben Anschlüsse: - 1 Anzahl der Klemmen pro Ebene: - 1 Anzahl der Ebenen: - 1 Leitungsquerschnitt AWG, min.: - 10 Leitungsquerschnitt AWG, max.: - 1/0 Schraubenkopf: - Sechskant Bolzengewinde: - M 5 Anzugsdrehmoment, min.: - 2 Nm Anzugsdrehmoment, max.: - 4 Nm Fahrdrahtbereich: - ≤ 16 mm²
