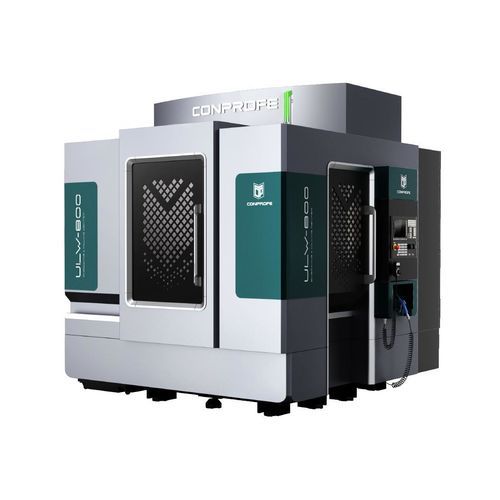

3-Achs-Bearbeitungszentrum ULW-800

vertikalfür Glasfür Keramik

Produktübersicht

• Intelligentes Ultraschallbearbeitungssystem für schwer zerspanbare und spröde Werkstoffe
• Optionales kryogenes Durchspindelkühlsystem mit überkritischem CO2 (ScCO2) und MQL-Kühlsystem für saubere Bearbeitung
• Ultraschall-Elektrospindel mit hoher Drehzahl (18.000–50.000 rpm je nach Variante)
• Optionale Gewindeführungs-Schutzvorrichtungen für hart-spröde und metallische Werkstoffe
• Positioniergenauigkeit 5 μm und Wiederholgenauigkeit 3 μm für hochpräzise Bearbeitung
• Doppellagiger Arbeitstisch aus Guss und Aluminium zur Kombination von Steifigkeit und Korrosionsbeständigkeit
• Erweiterbares Werkzeugmagazin (Scheiben- oder Kettentyp)

Produktmerkmale
Portalrahmen mit hoher struktureller Stabilität und leichten bewegten Komponenten zur Verbesserung der dynamischen Leistung und Bearbeitungsgenauigkeit.
Thermisch symmetrische Konstruktion basierend auf FEM zur Minimierung thermischer Verformungen bei Langzeitbetrieb.
Gussteile für hervorragende Dämpfungseigenschaften und stabile Zerspanleistung.
Auf FEM basierende Optimierung der Bettstruktur zur Erhöhung der Steifigkeit.
Integrierte Ultraschallbearbeitung zur Verarbeitung von Keramik, Glas, Saphir, Siliziumkarbid und anderen schwer zerspanbaren Materialien.
Hochgeschwindigkeits-Ultraschallspindel in verschiedenen Drehzahlkonfigurationen erhältlich.
Zuverlässige Positionierung und Wiederholgenauigkeit für präzise Fertigung.
Optionale Kryo- und MQL-Kühlsysteme für kontaminationsfreie Prozesse.

Besondere Vorteile der Ultraschallbearbeitung

• Ultraschallvibration an der Werkzeugspitze (15–70 kHz)
• Reduziert Mikrorisse
• Verringert Schnittkräfte und verbessert Prozesseffizienz
• Verlängert Werkzeugstandzeit
• Minimiert Gratbildung
• Verbessert Oberflächenqualität

Anwendungsfälle

• Hochpräzise Bearbeitung hart-spröder Werkstoffe (Keramik, Saphir, Glas, Siliziumkarbid)
• Bearbeitung von Kohlefaserverbundwerkstoffen und Superlegierungen (z. B. Titanlegierungen)
• Fertigung kleiner Teile und Bohren von Mikrolöchern

Technische Daten

• Modell: ULW-800A | B | C
• Verfahrwege X/Y/Z: 800×800×350 mm
• Tischabmessung: 850×850 mm
• Max. Tischbelastung: 1000 kg
• Spindeldurchmesser: Ø100 | Ø120 | Ø150 mm
• Max. Spindeldrehzahl (Kurzzeit): 40.000 | 30.000 | 18.000/24.000 rpm (variantenabhängig)
• Max. Spindeldrehzahl (Dauer): 32.000 | 24.000 | 14.400/19.200 rpm (variantenabhängig)
• Nennmotorleistung: 6 kW | 7,5 kW | 15/20 kW (A63 optional)
• Schnellfahrt (X/Y/Z): 24/24/24 m/min
• Max. Vorschub (X/Y/Z): 10/10/10 m/min
• Positioniergenauigkeit: 0,005 mm (5 μm)
• Wiederholgenauigkeit: 0,003 mm (3 μm)
• Werkzeugmagazin: Scheibentyp oder Kettentyp; Kapazität 20–24 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): ca. 9.000 kg
• Aufstellmaß (L×B×H): 2.990×2.935×2.875 mm
• CNC-Steuerung: SIEMENS 828D-280
• Schutz: Dreischicht-Schutz
