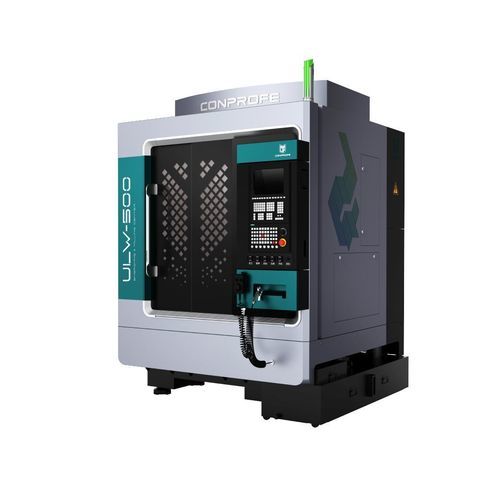

3-Achs-Bearbeitungszentrum ULW-500

vertikalfür Glasfür Keramik

Produktüberblick

• Ausgerüstet mit einem selbst entwickelten intelligenten Ultraschall-Bearbeitungssystem zur Bearbeitung schwer zerspanbarer Werkstoffe
• Optional: kryogenes Durchspindelkühlsystem mit überkritischem Kohlendioxid (ScCO2) und MQL-Kühlsystem für saubere Bearbeitung
• Hochgeschwindigkeits-Ultraschall-Elektrospindel (18.000–50.000 U/min)
• Zwei Arten von Schraubenführungs-Schutz optional, um Anforderungen an die Bearbeitung spröder und metallischer Werkstoffe zu erfüllen
• Stabile Hochpräzisionsbearbeitung mit Positioniergenauigkeit von 5μm und Wiederholgenauigkeit von 3μm
• Doppelschichtiges Arbeitstisch-Design aus Gusseisen und Aluminium für Korrosionsbeständigkeit und Tischsteifigkeit
• Erweiterbares Werkzeugmagazin

Produkt-Highlights
Portalrahmenkonstruktion mit hoher Stabilität und leichten bewegten Komponenten zur Verbesserung der Maschinenpräzision und dynamischen Leistung.
Thermisch symmetrische Konstruktion, entwickelt mittels FEM (Finite-Elemente-Analyse), reduziert thermische Verformungen und gewährleistet die für dauerhafte Präzision erforderliche Steifigkeit.
Gusseisenkonstruktion wegen ihrer guten Schwingungsdämpfung und hervorragenden dynamischen Zerspanungsleistung gewählt, bietet Stabilität und breite Anwendbarkeit.
Kontinuierliche Verbesserung der Bettsteifigkeit durch FEM zur Erreichung eines optimalen Strukturdesigns.

Wesentliche Funktionsvorteile

• Eigenentwickeltes intelligentes Ultraschall-Bearbeitungssystem für schwer zerspanbare Werkstoffe
• Hochgeschwindigkeits-Ultraschall-Elektrospindel (18.000–50.000 U/min)
• Stabile Hochpräzisionsbearbeitung: Positioniergenauigkeit 5μm, Wiederholgenauigkeit 3μm
• Optionen: ScCO2-kryogenes Durchspindelkühlsystem und MQL-Kühlsystem für sauberere Bearbeitungsprozesse
• Vorteile der Ultraschallbearbeitung (Werkzeugspitzenvibration 15–70 kHz): reduziert Mikrrisse; verringert Schnittkräfte; erhöht Bearbeitungseffizienz und Werkzeugstandzeit; minimiert Grate; verbessert Oberflächenqualität

Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Saphir, Glas, Siliziumkarbid usw.), kohlenstofffaserverstärkten Verbundwerkstoffen, Superlegierungen (z. B. Titanlegierungen) und anderen schwer zerspanbaren Werkstoffen. Ebenfalls geeignet für die Bearbeitung von Kleinbauteilen und das Bohren von Mikrolöchern.

Technische Parameter
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Merkmale / Technische Spezifikationen

• Modell: ULW-500
• X/Y/Z-Verfahrweg: 500 x 400 x 300 mm
• Auflagetisch Abmessung: 500 x 400 mm
• Max. Tischbelastung: 200 kg
• Spindeldurchmesser: ⌀100 / ⌀120 mm
• Max. Spindeldrehzahl (Kurzzeit): 40.000 / 30.000 U/min
• Max. Spindeldrehzahl (Dauer): 32.000 / 24.000 U/min
• Nennmotorleistung: 6 / 7,5 kW
• Schnellfahrt X/Y/Z: 15 m/min
• Max. Vorschubgeschwindigkeit X/Y/Z: 10 m/min
• Positioniergenauigkeit: 0,005 mm
• Wiederholgenauigkeit: 0,003 mm
• Werkzeugmagazin: Schirmtyp, Kapazität 14 / 12 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): 3.500 kg
• Maschinengröße (LxBxH): 1.650 x 1.880 x 2.405 mm
• CNC-Steuerung: SIEMENS 828D-280
• Schutz: Dreischichtiger Schutz
