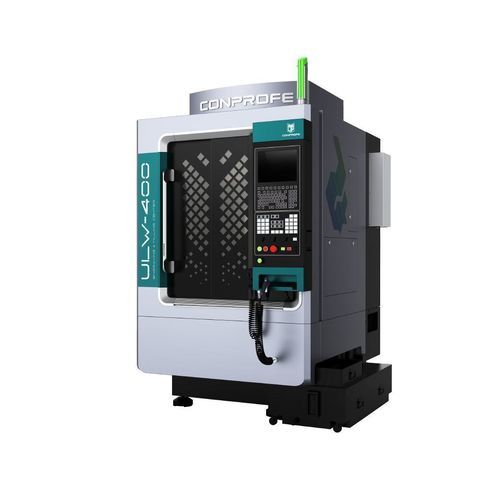

3-Achs-Bearbeitungszentrum ULW-400

vertikalfür Glasfür Keramik

Übersicht

• Ausgestattet mit einem eigenentwickelten intelligenten Ultraschall-Bearbeitungssystem zur Bewältigung von Herausforderungen bei der Bearbeitung schwer zerspanbarer Materialien
• Optionale kryogene Kühlung durch überkritisches Kohlendioxid (ScCO2) durch die Spindel und MQL-Kühlsystem für saubere Bearbeitung
• Hochgeschwindigkeits-Ultraschall-Elektrospindel (18.000–50.000 U/min)
• Zwei Arten von Schraubenführungs-Schutzoptionen zur Abdeckung der Bearbeitungsanforderungen für hart-spröde und metallische Materialien
• Stabile Hochpräzisionsbearbeitung mit Positioniergenauigkeit von 5 μm und Wiederholgenauigkeit von 3 μm
• Doppellagiger Arbeitstisch aus Gusseisen und Aluminium, bietet Korrosionsbeständigkeit bei gleichzeitiger Sicherstellung der Tischsteifigkeit
• Erweiterbares Werkzeugmagazin

Produkt-Highlights

• Portalrahmen-Konstruktion mit hoher Stabilität und leichten bewegten Komponenten, wodurch Genauigkeit und dynamisches Verhalten der Werkzeugmaschine verbessert werden
• Thermisch symmetrische Struktur, mittels FEM (Finite-Elemente-Analyse) ausgelegt, minimiert thermische Verformungen und gewährleistet die für langfristige Präzision erforderliche Steifigkeit
• Einsatz von Gusseisen mit ausgezeichneter Dämpfungseigenschaft, bietet herausragende dynamische Zerspanungsleistung, Stabilität und Zuverlässigkeit
• Kontinuierliche Verbesserung der Bettsteifigkeit durch FEM zur Erreichung eines optimierten Designs
• Einzigartige Vorteile der Ultraschallbearbeitung – Hochfrequente Ultraschallvibration am Werkzeug (15–70 kHz): verringert Mikro­risse; reduziert Schnittkräfte und erhöht Bearbeitungseffizienz; verlängert Werkzeugstandzeit; minimiert Gratbildung; verbessert Oberflächenqualität
• Die Maschine verwendet eine SIEMENS CNC-Steuerung mit LMS Schwingungs- und Geräuschprüfsystem

Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Saphir, Glas, Siliziumkarbid usw.), kohlenstofffaserverstärkten Verbundwerkstoffen, Superlegierungen (Titanlegierungen usw.) und anderen schwer zerspanbaren Materialien; geeignet für Kleinteilbearbeitung und Mikrolochbohren.

Technische Parameter
Artikel: ULW-400A | B | C
X/Y/Z-Hub: 400*400*150 mm
Aufspannfläche: 400*400 mm
Max. Tischbelastung: 100 kg
Ultraschallspindel: Standard
Spindeldurchmesser: ⌀80 | ⌀80 | ⌀100 mm
Max. Spindeldrehzahl (kurzzeitig): 40.000 | 50.000 | 40.000 U/min
Max. Spindeldrehzahl (dauerhaft): 32.000 | 40.000 | 32.000 U/min
Nennmotorleistung: 3.7 | 3.7 | 6 kW
Schnellfahrgeschwindigkeit X/Y/Z: 15/15/15 m/min
Max. Vorschubgeschwindigkeit X/Y/Z: 10/10/10 m/min
Positioniergenauigkeit X/Y/Z: 0.005 mm
Wiederholgenauigkeit X/Y/Z: 0.003 mm
Magazinart: Schirmtyp (Umbrella Type)
Werkzeugkapazität: 12 | 13 | 11 (Anzahl Werkzeuge)
Gesamtgewicht (inkl. Zubehör): 2.100 kg
Maschinenabmessung (LxBxH): 1.245x1.750x2.130 mm
CNC-Steuerung: SIEMENS 828D-280
Schutz: Dreifachschutz

Technische Daten

• Modell: ULW-400
• X/Y/Z-Hub: 400*400*150 mm
• Aufspannfläche: 400*400 mm
• Max. Tischbelastung: 100 kg
• Spindeldurchmesser-Optionen: ⌀80 oder ⌀100 mm
• Max. Spindeldrehzahl (kurzzeitig): bis zu 50.000 U/min (modellabhängig)
• Max. Spindeldrehzahl (dauerhaft): bis zu 40.000 U/min (modellabhängig)
• Nennmotorleistung: 3,7 kW oder 6 kW (modellabhängig)
• Schnellfahrgeschwindigkeit (X/Y/Z): 15 m/min; Max. Vorschubgeschwindigkeit (X/Y/Z): 10 m/min
• Positioniergenauigkeit: 0.005 mm; Wiederholgenauigkeit: 0.003 mm
• Magazintyp: Umbrella; Kapazität 11–13 Werkzeuge (modellabhängig)
• Gesamtgewicht (mit Zubehör): 2.100 kg
• Standfläche (LxBxH): 1.245 x 1.750 x 2.130 mm
• CNC-Steuerung: SIEMENS 828D-280
• Schutz: Dreifachschutz
