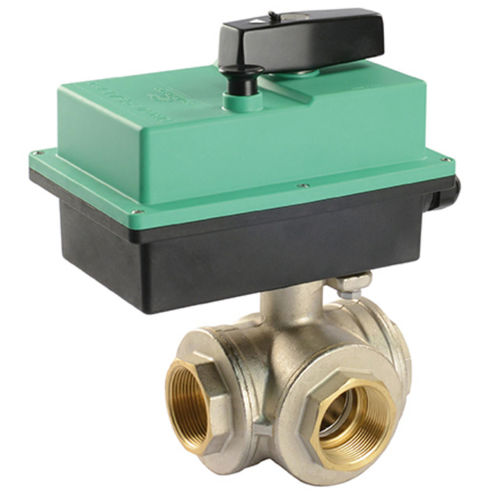

Kugelventil UY2 series

elektrisch betriebenSteuerunginnen

UNIVERSAL PRO MOTORISIERTES VENTIL - 3-WEGE FFF MESSING HORIZONTAL INDUSTRIELLE VERWENDUNG ALL-IN-ONE-Aktor für 3 Punkte ohne Relais oder 2 Punkte mit Relaisanschluss Klassenschutz: IP67 Betriebszeit: 55 Sekunden für 90° Drehung - 40Nm Geschützter Typ, manuelle Notbetätigung, 2 zusätzliche Mikroschalter Horizontaler 3-Wege-Kugelhahn FFF BRASS, voller Durchgang PN10 Die Abbildungen zeigen den Schaltplan des Stellantriebs mit 2-PUNKT EIN/AUS-Steuergerät. Der Schaltplan ist jeweils offen und geschlossen dargestellt. Die Speisung über eine Phase an Klemme 2 bewirkt das Schließen des Ventils (elektrisches automatisches Schließen); die Speisung auch an Klemme 3. bewirkt das Öffnen des Ventils. Die Abbildungen zeigen das wihng-Diagramm des Stellantriebs mit 3-PUNKT EIN/AUS-Steuereinrichtung. Der Schaltplan ist jeweils offen und geschlossen dargestellt. Wenn die Phase an Klemme 3. fließt, öffnet sich das Ventil: im Gegenteil, wenn die Phase an Klemme 2. fließt, schließt sich das Ventil.
