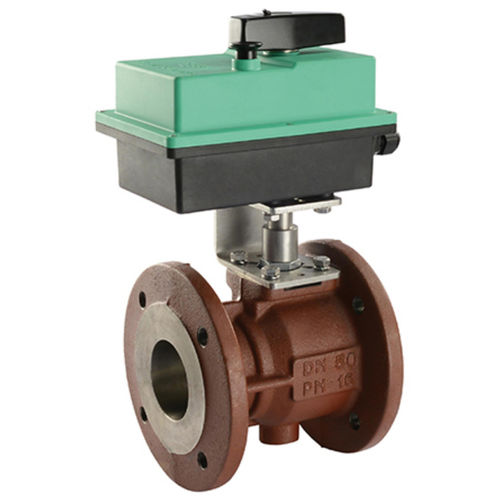

UNIVERSAL-PRO-MOTORVENTIL - 2-WEGE-GUSSEISEN MIT FLANSCH
INDUSTRIELLE VERWENDUNG
ALL-IN-ONE-Aktor für 3 Punkte ohne Relais oder 2 Punkte mit Relaisanschluss
Klassenschutz: IP67
Betriebszeit: 55 Sekunden für 90° Drehung - 40Nm
Geschützter Typ, manuelle Notbetätigung, 2 zusätzliche Mikroschalter
2-Wege-Kugelhahn aus Gusseisen, GEFLANSCHT, voller Durchgang PN16
Der universelle PPO wird speziell für das Abfangen und Reglementieren von Flüssigkeiten in:
- Zonenheiz-/Kühlsystemen
- Glykol-Kühlsysteme
- Systeme, die alternative Energie nutzen
- Sonnensysteme
- industrielle Systeme im Allgemeinen mit heißen und kalten Flüssigkeiten
- Automatisierungssysteme
- Wasseraufbereitung Systeme
Die Besonderheit der Antriebe der PPO-Reihe besteht darin, dass sie auch in rauen Umgebungen und unter schwierigen Wetterbedingungen eingesetzt werden können.
ZUBEHÖR AUF ANFRAGE
- Isolierzwischenstücke mit und ohne manuelle Öffnung (siehe Abschnitt "Ventilkörper").
- Antikondensationswiderstand, zur Vermeidung des Kondensationsrisikos im Inneren des Stellantriebs.
- 60-Hz-Ausführung.
Die Abbildungen zeigen den Schaltplan des Stellantriebs mit 2-PUNKT EIN/AUS-Steuervorrichtung.
Der Schaltplan ist jeweils offen und geschlossen dargestellt. Die Stromversorgung über eine Phase an Klemme 2 bewirkt das Schließen des Ventils (elektrisches automatisches Schließen); die Stromversorgung auch an Klemme 3 bewirkt das Öffnen des Ventils.
Die Abbildungen zeigen das wihng-Diagramm des Stellantriebs mit 3-PUNKT EIN/AUS-Steuereinrichtung.
Der Schaltplan ist jeweils offen und geschlossen dargestellt. Wenn die Phase an Klemme 3. fließt, öffnet sich das Ventil: im Gegenteil, wenn die Phase an Klemme 2. fließt, schließt sich das Ventil.
---
