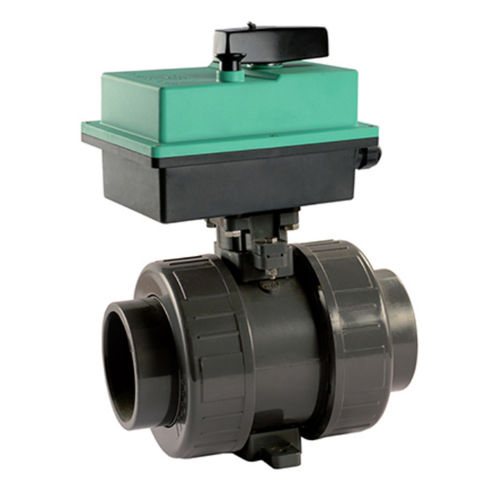

UNIVERSAL PRO MOTORISIERTES VENTIL - 2 WEGE FF PVC
INDUSTRIELLE VERWENDUNG
ALL-IN-ONE-Aktor für 3 Punkte ohne Relais oder 2 Punkte mit Relaisanschluss
Klassenschutz: IP67
Betriebszeit: 55 Sekunden für 90° Drehung - 40Nm
Geschützter Typ, manuelle Notbetätigung, 2 zusätzliche Mikroschalter
2-Wege-FF-PVC-Kugelhahn, voller Durchgang
Erhältlich mit Gewinde- oder Klebverbindungen
ZUBEHÖR AUF ANFRAGE
- Isolierzwischenstücke mit und ohne manuelle Öffnung (siehe Abschnitt "Ventilkörper").
- Antikondensationswiderstand, zur Vermeidung des Kondensationsrisikos im Inneren des Stellantriebs.
- 60-Hz-Ausführung.
- Klemme 1: Nullleiter;
- Klemme 2: feste Schließphase;
- Klemme 3; Öffnungsphase.
Die Phase an Klemme 3 kann mit Hilfe eines Schalters gespeist werden. Eine elektrische Steuerung kann mehrere Aktoren ansteuern.
Die Abbildungen zeigen den Schaltplan des Stellantriebs mit 2-PUNKT EIN/AUS-Steuergerät.
Der Schaltplan ist jeweils offen und geschlossen dargestellt. Die Speisung über eine Phase an Klemme 2 bewirkt das Schließen des Ventils (elektrisches automatisches Schließen); die Speisung auch an Klemme 3. bewirkt das Öffnen des Ventils.
Die Abbildungen zeigen das wihng-Diagramm des Stellantriebs mit 3-PUNKT EIN/AUS-Steuereinrichtung.
Der Schaltplan ist jeweils offen und geschlossen dargestellt. Wenn die Phase an Klemme 3. fließt, öffnet sich das Ventil: im Gegenteil, wenn die Phase an Klemme 2. fließt, schließt sich das Ventil.
---
