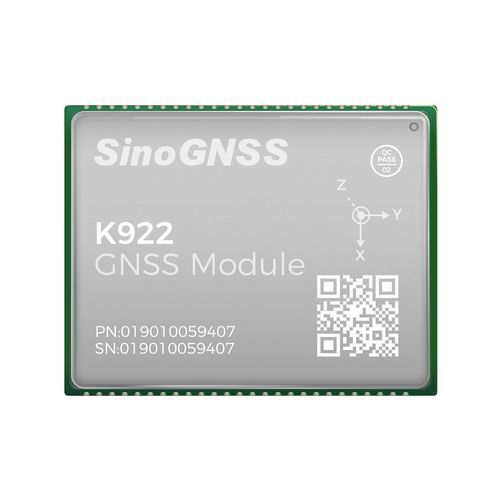

GNSS - Modul / GPS K922GLONASSQZSSADR
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- GPS, GLONASS, GALILEO, QZSS, BeiDou, SBAS, ADR
Beschreibung
Übersicht
Hauptmerkmale
Leistung
Physikalisch
Kommunikation
Trägheitssensor
Technische Daten
Hinweis
- Das GNSS‑Modul K922 mit QC7820‑SoC bietet zentimetergenaue Positionsbestimmung mit Dual‑Antenne‑Heading und integriertem IMU. Es unterstützt Full‑Constellation‑Tracking, fortschrittliche Anti‑Interferenz‑Technologien und industrielle CAN/Ethernet‑Schnittstellen, geeignet für Präzisionslandwirtschaft, Fahrschulsysteme, UAV, CORS und digitale Baustellen.
Hauptmerkmale
- Unterstützung für GPS, BDS‑2, BDS‑3, GLONASS, GALILEO, NAVIC, QZSS und SBAS
- Integrierter RF & BB Hochpräzisions‑GNSS‑SoC
- Dual‑Core‑CPU‑Struktur
- Unterstützung für Dual‑Antenne‑Heading
- Unterstützung für PPP‑B2b und PPP‑HAS Dienste
- GNSS+INS Fusion für kontinuierliche Navigation
- Industrielle Schnittstellen: UART, CAN (optional), Ethernet, I2C, SPI, PPS
Leistung
- Signalverfolgung: GPS L1C/A, L2P, L2C, L5, L1C*; BDS‑2 B1I/B2I/B3I; BDS‑3 B1I/B3I/B1C*/B2a/B2b*; GLONASS G1/G2/G3*; Galileo E1/E5a/E5b/E5 AltBoC*/E6c*; QZSS L1C/A/L2C/L5/L1C*; SBAS* L1C/A, L5; NAVIC* L5
- Cold Start: < 20 s (mit Beschleunigungs-Erfassungsmodul)
- Hot Start (mit RTC): < 10 s (typisch)
- Signal‑Reacquisition: < 1 s
- RTK Initialisierungszeit: < 5 s (D < 10 km)
- Initialisierungs‑Zuverlässigkeit: > 99,9 %
- Geschwindigkeitsgenauigkeit: ≤ 0,02 m/s
- Zeitgenauigkeit: 20 ns
- PPP Konvergenzzeit: < 15 min
- Post Processing: 2,5 mm + 1 ppm horizontal; 5 mm + 1 ppm vertikal
- Single Baseline RTK: 8 mm + 1 ppm horizontal; 15 mm + 1 ppm vertikal
- DGPS: < 0,4 m RMS
- SBAS: 1 m 3D RMS
- Standalone: 1,5 m horizontal; 3 m vertikal
- PPP: 0,1 m horizontal; 0,2 m vertikal
- ADR Positionsfehler: < 3 % der Strecke ohne GNSS
- Heading‑Genauigkeit: 0,15° / 1 m Baseline
Physikalisch
- Abmessungen (B × L × H): 16 mm × 21 mm × 2,5 mm
- Gewicht: 1,8 g
- Hardware‑Schnittstelle: LGA 48 Pin
- Leistungsaufnahme: 0,5 W
- Eingangsspannung: +3,3 V ±5% DC
- Betriebstemperatur: -40 °C bis +85 °C
- Lagerungstemperatur: -55 °C bis +125 °C
- Externe LNA‑Versorgung: +3,3 V ~ +5 V ±5% VDC @ 0–100 mA
- LNA‑Verstärkung: 20–35 dB (empfohlen)
- Impedanzanpassung: 50 Ω
Kommunikation
- UART: 2 Ports
- UART3 oder CAN (optional): 1
- PPS: 1
- EVENT: 1
- I2C: 1
- SPI: 1
- ETH: 1 (Pins 12, 13, 25, 26)
- Korrekturdaten I/O: RTCM 2.x, 3.x
- Positionsdaten Ausgabe: ASCII (NMEA‑0183) GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binär: ComNav Binary
- Positionsausgabe‑Rate: 1, 2, 5, 10, 20* Hz, 50* Hz
- IMU Datenrate: 1, 2, 5, 10, 20*, 50*, 100* Hz
Trägheitssensor
- Gyroskop: Bereich ±125°/s; Bias‑Wiederholbarkeit 0,5°/s; Bias‑Stabilität 5°/h; ARW 0,12°/√h
- Beschleunigungssensor: Bereich ±2 g; Bias‑Wiederholbarkeit 20 mg; Bias‑Stabilität 50 μg; VRW 0,07 m/s/√h
Technische Daten
- Modell: K922
- SoC: QC7820
- Integrierte IMU: ja (GNSS/INS Fusion)
- Unterstützte Konstellationen: GPS, BDS‑2, BDS‑3, GLONASS, GALILEO, NAVIC, QZSS, SBAS
- Hauptschnittstellen: UART, CAN (optional), Ethernet, I2C, SPI, PPS
- Abmessungen & Gewicht: 16 × 21 × 2,5 mm; 1,8 g
- Versorgungsspannung & Leistung: +3,3 V ±5% DC; 0,5 W
- Betriebstemperatur: -40 °C bis +85 °C
Hinweis
- Mit * markierte Einträge werden nur von bestimmten Firmware‑Versionen unterstützt.
