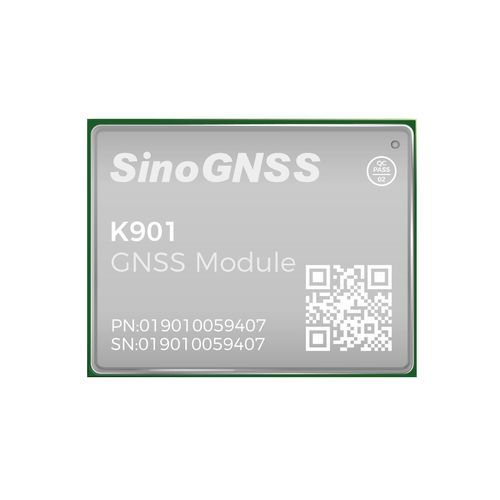

GNSS - Modul / GPS K901

GLONASSQZSSGALILEO

Der K901 ist mit dem fortschrittlichen QC7820 SoC-Chip ausgestattet und bietet eine branchenführende GNSS-Präzision mit Unterstützung der vollen Konstellation. Er verfügt über ein kompaktes SMT-Gehäuse, einen extrem niedrigen Stromverbrauch und mehrere Anti-Interferenz-Technologien, die ihn für Anwendungen mit begrenztem Platz- und Stromverbrauch wie IoT und UAVs geeignet machen. Schlüsselmerkmale

• Unterstützt GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS und SBAS
• RF & BB integriertes hochpräzises GNSS SoC (QC7820)
• Markenneue Dual-Core-CPU-Struktur
• Kleine Größe und geringer Stromverbrauch
• Unterstützt PPP-B2b und PPP-HAS Dienste

Leistung

• Signalverfolgung: GPS: L1C/A, L2P, L2C, L5, L1C; BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b; GLONASS: G1, G2, G3*; Galileo: E1, E5b, E5a, E5 AltBoC*, E6c*; QZSS: L1C/A, L2C, L5, L1C; SBAS: L1C/A; NAVIC: L5
• Kaltstart: < 20 s (mit Beschleunigungserfassungsmodul)
• Heißstart (mit RTC): < 10 s (typisch)
• Signalwiedererfassung: < 1 s
• RTK-Initialisierungszeit: < 5 s (D < 10 km)
• Initialisierungszuverlässigkeit: > 99.9 %
• Geschwindigkeitsgenauigkeit: ≤ 0.02 m/s
• Zeitgenauigkeit: 20 ns
• PPP-Konvergenzzeit: < 15 min
• Nachverarbeitung: 2.5 mm + 1 ppm Horizontal; 5 mm + 1 ppm Vertikal
• Einzelne Basislinie RTK: 8 mm + 1 ppm Horizontal; 15 mm + 1 ppm Vertikal
• DGPS: < 0.4 m RMS
• SBAS: 1 m 3D RMS
• Standalone: 1,5 m Horizontal; 3 m Vertikal
• PPP: 0,1 m Horizontal; 0,2 m Vertikal

Physikalische Eigenschaften

• Größe (B × L × H): 12,2 mm × 16 mm × 2,5 mm
• Gewicht: 1,0 g
• Hardware-Schnittstelle: LGA 24 pin
• Stromverbrauch: 0,35 W
• Eingangsspannung: +3.3 V ± 5% DC
• Betriebstemperatur: -40 °C bis +85 °C
• Lagertemperatur: -55 °C bis +125 °C
• LNA Power (External): +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• LNA-Verstärkung: 20 ~ 35 dB (empfohlen)
• Impedanzanpassung: 50 Ω

Kommunikationstechnik

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• Korrekturdaten I/O: RTCM 2.X, 3.X
• Positionsdatenausgabe: ASCII (NMEA-0183): GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binär: ComNav Binary
• Positionsausgaberate: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz*, 50 Hz* (mit * gekennzeichnete Elemente werden von spezieller Firmware unterstützt)

Karakteristika / Technische Daten

• Hersteller: ComNav Technology Ltd.
• Modell: K901
• SoC: QC7820 (RF & BB integriertes GNSS SoC der nächsten Generation)
• CPU: Dual-Core Architektur
• Anti-Interferenz Technologien: Internes adaptives System mit Breitbandempfang, Schmalbandunterdrückung und Unterdrückung von Dauerwellen
• Integration: Platzsparendes SMT-Gehäuse mit voller Pin-Kompatibilität für vereinfachtes Design-in
