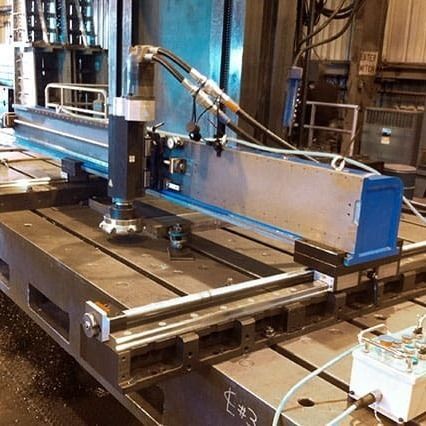

3-Achs-Fräsmaschine LM6200

PortalIndustriefür Schwerzerspanung

Produktbeschreibung
Die CLIMAX LM6200 ist die leistungsstärkste mobile Portalfräsmaschine von CLIMAX, ausgelegt für hohe Präzision, Steifigkeit und flexible Konfigurationen bei großflächigen Einsätzen vor Ort. Das modulare Bett lässt sich von 48 bis 192 in (1219,2–4876,8 mm) erweitern und bietet 32 bis 152 in (812,8–4470,4 mm) präzisen Verfahrweg; massive Bettoptionen erhöhen die Steifigkeit.

Wesentliche Merkmale

• Modulares Bettdesign: kürzere Bettsegmente kombinierbar, um sich an den Arbeitsbereich anzupassen und Steifigkeit zu erhalten; Verbindungsplatten und Befestigungen für erweiterte Konfigurationen optimiert.
• Leistungsstarke Spindeloptionen: unterstützt Fräsköpfe bis 10 in (254,0 mm); 25 Hp (18,6 kW) Hydraulikaggregat optional.
• Flexible Konfigurationen: umschaltbar zwischen linearem und Portalfräsen; Schienen teilbar für Portalaufbau; elektrische Vorschübe montierbar an X, Y oder Z.
• 360° drehbarer Fräskopf und optionale Schwenkplatte; optionale Z-Achsen-Schlittenbaugruppe für Seitenfräsen und verlängerte Hübe.
• Reibungsreduzierte Schienentechnologie: präzise Schienen mit fortschrittlicher Schmierung und Kugelgewindetrieben für sanften, klemmsicheren Verfahrweg.
• Anwendungen: Fräsen, Bohren, Ausbohren in horizontaler, vertikaler oder umgekehrter Lage.

Produktvorteile

• Starre, modulare Bauweise: modulare Bettgeometrie und verstärkte Verbindungen sorgen für hohe Steifigkeit über erweiterte Längen.
• Leistungsstarke, präzise Bearbeitung: robuste Spindel und HPU-Option ermöglichen aggressive Schnitte mit hoher Wiederholgenauigkeit.
• Flexible Bedienung: schnelle Umstellung zwischen linearem und Portalbetrieb; verschiedene Montageoptionen für Vorschübe und 360° Kopfrotation.
• Geringerer Wartungsaufwand: reibungsreduzierte Schienen und Präzisions-Kugelgewindetriebe minimieren Verschleiß und Servicebedarf.

Spezifikationen
Max. Verfahrweg X — 176″ / 4470,4 mm
Max. Verfahrweg Y — 106″ / 2692,4 mm
Max. vertikaler Verfahrweg — 8″ / 203,2 mm
Spindelgröße — 4 – 10″ / 101,6 – 254,0 mm
Energieoption — Hydraulik

Technische Daten

• Modell: LM6200
• Marke: CLIMAX
• Bett-Erweiterung: 48 bis 192 in (1219,2 bis 4876,8 mm)
• Verfügbarer Verfahrweg: 32 bis 152 in (812,8 bis 4470,4 mm)
• Hydraulikaggregat Option: 25 Hp (18,6 kW)
• Optionale Zubehörteile: Schwenkplatte; Z-Achsen-Schlitten
• Schienensystem: reibungsreduzierte Schienen mit fortschrittlicher Schmierung
• Antrieb: Präzisions-Kugelgewindetriebe auf X-, Y- und Z-Achsen
• Operationen: Fräsen, Bohren, Ausbohren; lineare oder Portal-Konfigurationen
