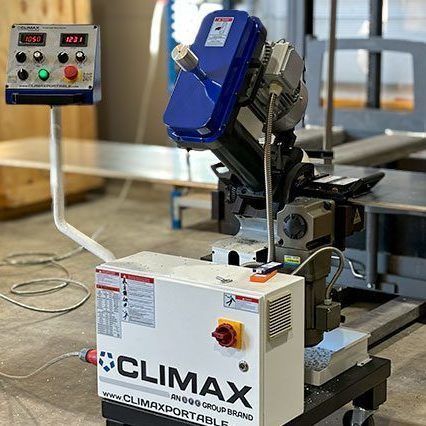

Kantenfräser EM90

Produktübersicht
Die CLIMAX EM90 ist eine Plattenkantenfräsmaschine für den industriellen Einsatz, ausgelegt auf Kaltfräsen zur Vorbereitung schweißfertiger Kanten mit sauberen, nicht oxidierten Oberflächen. Sie ermöglicht präzise Fasen von 0 bis 90° und ist in zwei elektrischen Varianten für Fertigungsumgebungen erhältlich.

Verarbeitbare Werkstoffe

• Eisen und unlegierte Stähle
• Chromstähle
• Feinkörnige Stähle
• Aluminium und Aluminiumlegierungen
• Kupfer und Kupferlegierungen

Anwendungsbereiche

• Maschinen- und Anlagenbau
• Stahlbau
• Druckbehälterfertigung
• Schiffbau und Offshore
• Strukturelle Luft- und Raumfahrtkomponenten

Produktvorteile

• Präzises Fasen 0–90° für V- und Y-Vorbereitungen.
• Kaltfräsen erzeugt saubere, nicht oxidierte Kanten gemäß Schweißanforderungen.
• Hochwertige Oberflächenqualität durch Präzisionsfräser.
• Abtragsfähigkeit von Beschichtungen bis zu 40 mm mit entsprechender Option.
• Verarbeitet ein breites Werkstoffspektrum: Stähle, Sonderlegierungen, Aluminium, Kupfer.
• Automatisches Zuführsystem für mannlosen Betrieb bis 1500 mm/min.
• Echtzeit-Anzeige von Vorschub- und Schnittgeschwindigkeiten am Maschinendisplay.
• Einfache Einstellung des Fasenwinkels 0–90° mit integriertem Winkelmesser.
• Schnelle Höhenverstellung per Handgriff für unterschiedliche Plattendicken.
• Sicheres elektrisches Spannsystem zur Stabilisierung während des Fräsens.
• Hochgeschwindigkeitsfräskopf mit austauschbaren Schneidplatten für verschiedene Werkstoffe.
• Drehbare Metallrollen und hitzebeständige Räder für stabilen Lauf entlang der Platte.
• Elektrisches System in 400 V oder 480 V für industrielle Umgebungen.
• Lieferung einsatzbereit: Fräskopf, Werkzeugsatz, Metallscheiben, Dokumentation und Holz-Transportkiste.
• Optionale Transportbox mit Rampe (Art.-Nr. EM90RB) für einfaches Be- und Entladen.
• Optionaler 90°-Fräskopf zur Entfernung von Beschichtungen (Teilenr. CL400R-63) mit fünf verschraubten Einsätzen.

Technische Spezifikationen

• Modell / Referenzen: EM90 — EM90400 (ELEKTRISCH 400 V) / EM90480 (ELEKTRISCH 480 V)
• Plattenstärkenbereich: 6 – 60 mm (0,236 – 2,362”)
• Max. Fasenbreite: 45 mm (1,77”)
• Min. Plattenbreite: 200 mm (7,87”)
• Fasenwinkel: 0 – 90°
• Leerlaufdrehzahl: 525 – 1050 U/min
• Drehmoment: 35 Nm
• Vorschubgeschwindigkeit: 0 – 1500 mm/min (0–59 ft/min)
• Max. Betriebstemperatur: 55 °C
• Max. Schallabstrahlung: 75 dB
• Elektromotorleistung: 4 kW
• Spannung: 400 V, 3-phasig (auch 480 V verfügbar)
• Frequenz: 50 / 60 Hz
• Nettogewicht: 262 kg (578 lbs)
• Verpackung (Standardkarton): 1000 x 800 x 1350 mm — Verpackungsgewicht: 396 kg (873 lbs)
• Verpackung (Karton mit Rampe): 1140 x 1150 x 1620 mm — Verpackungsgewicht: 396 kg (873 lbs)
