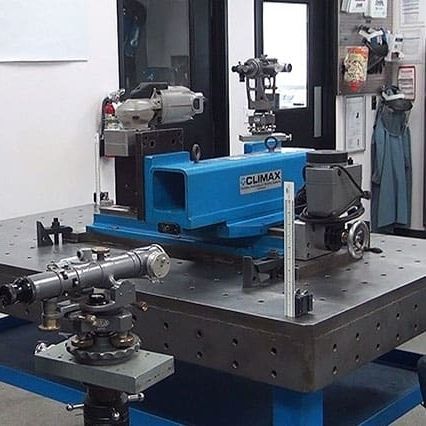

3-Achsen-Fräsmaschine PM4200

vertikalPräzisiontragbar

Produktbeschreibung
Die CLIMAX PM4200 ist eine tragbare 3‑Achsen‑Fräsmaschine für Präzisionsbearbeitung im Feld und in der Werkstatt. Sie verfügt über einen longitudinalen Antrieb mit manuell gesteuertem Quervorschub und kann direkt am Werkstück befestigt oder an einer Stützkonstruktion montiert werden, für Reparaturen vor Ort, Fertigung und Bearbeitung großer Bauteile.

Hauptfunktionen

• Tragbare 3‑Achsen‑Fräsmaschine für Einsatz vor Ort und in der Werkstatt
• Longitudinaler Antrieb; manueller Quervorschub
• Direkte Befestigung am Werkstück oder Montage an Stützkonstruktion
• Verschiedene X‑Achsen‑Verfahrwege: 20, 49 oder 78 Zoll

Produktvorteile

• Präzise Konstruktion: Schwalbenschwanzführungen bearbeitet und einstellbare Keile für gleichmäßigen, genauen Lauf; Getriebe und Antriebe dauerhaft geschmiert und abgedichtet für Betrieb in jeder Position.
• Leistungsoptionen: Spindelantriebe elektrisch, pneumatisch oder hydraulisch; Vorschuboptionen manuell, elektrisch und pneumatisch.
• Spindelvarianten: Standard 3/4" Weldon‑Spindel; optionale HSK 40A‑Spindel und HSK‑Schwenkplatte für 360°‑Spindelwinkel; verlängerter Stößel für HSK verfügbar.
• Flexible Montage: Querschlitten ermöglicht Montage der Frässpindel beidseitig am Bett; für schnelle Befestigung am Werkstück oder an einer nahegelegenen Stützstruktur konzipiert.
• Installationsoptionen: Betten in 20, 49 und 78 Zoll; optionale Unterplatten zur Erhöhung der Bettsteifigkeit.

Anwendungsbereiche

• Fräsen großer, sperriger Teile direkt am Werkstück
• Schweißen und Nachbearbeiten verschlissener Teile an Produktionsmaschinen (z. B. Stanzpressen)
• Bearbeitung von Motorhalterungen, Pumpenfuß und anderen Bauteilen an engen Stellen

Spezifikationen

• Max. X‑Verfahrweg: 20, 49 oder 78 Zoll (508,0; 1244,6; 1981,2 mm)
• Max. Y‑Verfahrweg: 8 / 12 Zoll (203,2 mm mit Weldon; 304,8 mm mit HSK)
• Max. vertikaler Verfahrweg: 3/4" (76,2 mm mit Weldon‑Spindel; 101,6 mm mit HSK)
• Spindelgröße: 3/4" (19,1 mm) Weldon; HSK 40A optional
• Energieoptionen Spindel: Elektrisch, Pneumatisch, Hydraulisch
• Vorschuboptionen: Manuell, Elektrisch (stufenlos 0–20 IPM mit Schnelllauf), Pneumatisch
• Betten verfügbar: 20, 49, 78 Zoll
• Optionale Zubehörteile: HSK Fräskopf, HSK Schwenkplatte (360°), Unterplatten, verlängerter Stößel
