Kantenfräser EM60

Produktbeschreibung

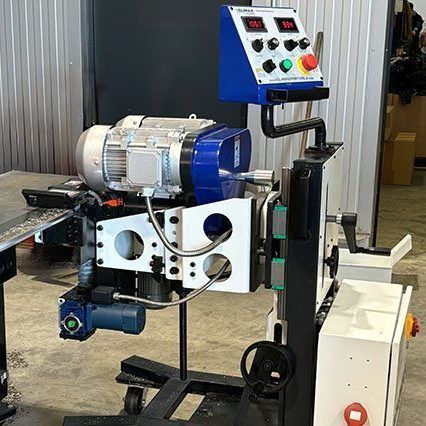

Die automatische Plattenkantenfräsmaschine CLIMAX EM60 führt Kaltfräsen mit hoher Präzision aus, um eine nicht oxidierte Oberfläche zu erzeugen, die sich zur Schweißvorbereitung eignet. Das Präzisionsfräswerkzeug liefert eine gleichmäßige, hochwertige Oberfläche. Der Fräskopf lässt sich um 180° drehen und die Maschine fährt in beiden Richtungen entlang der Platte, sodass beide Seiten ohne Neujustierung bearbeitet werden können.

Anwendungsbereiche
Weit verbreitet im Maschinenbau, Stahlbau, Druckbehälterbau, Schiffbau und in der Luft- und Raumfahrtindustrie.

Produktvorteile

• Präzise Anfasung 0–60° für V-, Y-, K- und X-Fasen.
• Kaltfräsverfahren erzeugt eine saubere, nicht oxidierte Oberfläche gemäß Schweißanforderungen.
• Hohe Oberflächengüte durch Präzisionsfräser verbessert die Schweißnahtvorbereitung.
• Verarbeitet verschiedene Werkstoffe: Stähle, Sonderlegierungen, Aluminium und Kupfer.
• Automatische Vorschubsteuerung bis 1500 mm/min für gleichmäßigen, weitgehend mannlosen Betrieb.
• Echtzeitsteuerung von Vorschub- und Schnittgeschwindigkeiten auf dem Maschinenbildschirm.
• Einfache Einstellung 0–60° mit integriertem Winkelmesser für schnelle, reproduzierbare Einrichtung.
• Schnelle manuelle Höhenverstellung zur Anpassung an unterschiedliche Plattendicken.
• Elektrisches Spannsystem stabilisiert die Maschine auf der Platte für präzises Fräsen.
• Hochgeschwindigkeitsfräskopf mit austauschbaren Schneideinsätzen (8 Einsätze geliefert).
• Reversibles Design mit 180° Drehung ermöglicht Bearbeitung beider Seiten ohne Neupositionierung.
• Bidirektionale Fahrt entlang der Platte reduziert Rüstzeiten und unterstützt V, Y, X und K Fasen.
• Drehbare Metallrollen und hitzebeständige Räder für stabiles Positionieren und Fahren.
• Elektrischer Antrieb verfügbar in 400 V oder 480 V für industrielle Umgebungen.
• Einsatzbereites Komplettpaket mit Fräskopf und 8 Einsätzen, Werkzeugsatz, Metallrädern, Dokumentation und Holzkiste.
• Optionale Transportkiste mit Rampe (Art.-Nr. EM60RB) zur Erleichterung von Be- und Entladen und zum Schutz beim Transport/Lagerung.

Technische Daten (Tabelle)
BESCHREIBUNG | ELEKTRISCH 400 V | ELEKTRISCH 480 V
Artikelnummer | EM60400 | EM60480
Plattendickenbereich | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Max. Fasenbreite | 1,77" / 45 mm | 1,77" / 45 mm
Mindestplattenbreite | 7,87" / 200 mm | 7,87" / 200 mm
Fasenwinkel | 0 – 60° | 0 – 60°
Drehzahl Leerlauf | 525 – 1050 rpm | 525 – 1050 rpm
Drehmoment | 35 Nm | 35 Nm
Vorschubgeschwindigkeit | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Max. Betriebstemperatur | 55°C | 55°C
Max. Schallabstrahlung | 75 dB | 75 dB
Motorleistung | 6 kW | 6 kW
Spannung | 400 V, 3-phasig | 400 V, 3-phasig
Netzfrequenz | 50 / 60 Hz | 50 / 60 Hz
Gewicht netto | 773 lbs / 351 kg | 773 lbs / 351 kg
Verpackungsmaße (Standard) | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm
Verpackungsgewicht (Standard) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg
Verpackungsmaße (mit Rampe) | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm
Verpackungsgewicht (mit Rampe) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg

Eigenschaften / technische Spezifikationen

• Artikelnummern: EM60400 (400 V) oder EM60480 (480 V)
• Plattendickenbereich: 6 – 80 mm (0,236 – 3.150")
• Max. Fasenbreite: 45 mm (1,77")
• Mindestplattenbreite: 200 mm (7,87")
• Fasenwinkel: 0 – 60°
• Drehzahl Leerlauf: 525 – 1050 rpm
• Drehmoment: 35 Nm
• Vorschub: 0 – 1500 mm/min (0–59 ft/min)
• Max. Betriebstemperatur: 55°C
• Max. Schallabstrahlung: 75 dB
• Motorleistung: 6 kW
• Spannung: 400 V 3-phasig (Option 480 V)
• Netzfrequenz: 50 / 60 Hz
• Gewicht netto: 351 kg (773 lbs)
• Verpackung Standard: 1.250 x 800 x 1.480 mm / 516 kg
• Verpackung mit Rampe: 1.350 x 1.130 x 1.720 mm / 516 kg
• 180° drehbarer Fräskopf mit austauschbaren Einsätzen (8 geliefert)
• Integriertes elektrisches Spannsystem
• Metall-Pendelrollen und hitzebeständige Räder
• Lieferumfang: Werkzeugsatz, Metallräder, Dokumentation, Holzkiste (Option EM60RB)
