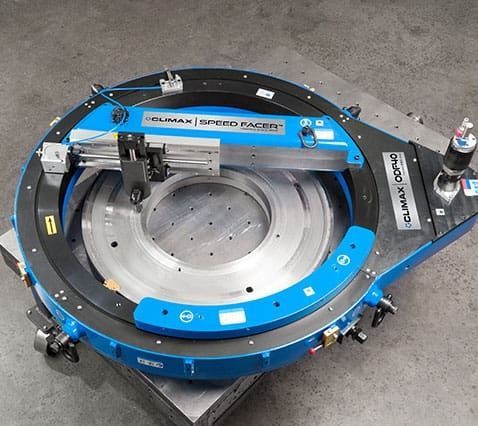

Tragbare Flanschdrehmaschine SPEED FACER™ ODF30 – ODF120

mit externe Drosselunghydraulischpneumatisch

Übersicht
Die CLIMAX SPEED FACER™ ODF30 – ODF120 ist eine leistungsstarke Planfräsmaschine für Flansche mit Außenmontage (OD) für den Einsatz vor Ort. Sie wurde entwickelt, um Sicherheit, Geschwindigkeit und Präzision zu maximieren. Fernsteuerung des Vorschubs und ein automatisches Vorschubsystem ermöglichen freihändiges Bearbeiten und halten Bediener von beweglichen Teilen fern, wodurch Konsistenz und Produktivität steigen.

Hauptmerkmale

• Schnelle Inbetriebnahme durch kundenspezifische Einstellfinger und Nivellierfüße zur vereinfachten Ausrichtung — Aufbau bis Schnitt in 15 Minuten oder weniger.
• Stufenlos verstellbare Vorschubgeschwindigkeiten und vollständig drehbarer Werkzeugkopf mit Werkzeug, das 360° dreht, für flexible Planfräsungen, Oberflächenqualitäten und hohe Spanabnahme.
• Fernsteuerung des Vorschubs und automatischer Vorschub für freihändige Bedienung und erhöhte Arbeitssicherheit.

Produktvorteile

• Leistungsstarke, präzise Bearbeitungsleistung: Pneumatikmotor bis zu 3 PS verfügbar; optimierte Untersetzung für Hartmetall- oder HSS-Werkzeuge; Vorschübe 0,001–0,032 Zoll/Umdrehung (0,025–0,813 mm/Umdrehung); mehrere Vorschubauslöser für aggressive Vorschübe.
• Vielseitigkeit und Bedienkomfort: Zehn Modelle decken Flanschdurchmesser bis 120,5" (3060 mm) ab; Werkzeugkopf und Werkzeugspitze drehen unabhängig 360° für Fasen, O-Ring-Nuten, quadratische Schultern und geneigte Flächen; Rückseitenbefestigungsoption; abnehmbare Vorschubauslöser; umkehrbarer Pneumatikmotor; Einstellfinger und Nivellierfüße für schnelle Ausrichtung; Werkzeugaufnahme bis 0,75" (19,1 mm); Schneidwerkzeuge auf Anfrage; maßgefertigte Kiste für Versand.
• Sicherheit: Automatisches Zuführsystem hält den Bediener von beweglichen Teilen fern; Lagerschutz verhindert Eindringen von Spänen; Niederdruck-Sicherheitsverriegelung verhindert unbeabsichtigtes Wiederanlaufen; Not-Aus; CE-zertifiziert.

Technische Daten (Tabelle)
Modell | Montagebereich | Montagebereich mit Fußverlängerung | Abdeckdurchmesserbereich | Motoroption
ODF30 | 19,2 – 30,5" / 488 – 775 mm | 9,2 – 30,5" / 234 – 775 mm | 0 – 30,5" / 0 – 775 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF40 | 29,2 – 40,5" / 742 – 1029 mm | 19,2 – 40,5" / 488 – 1029 mm | 0 – 40,5" / 0 – 1029 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF50 | 39,2 – 50,5" / 996 – 1283 mm | 29,2 – 50,5" / 742 – 1283 mm | 0 – 50,5" / 0 – 1283 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF60 | 49,2 – 60,5" / 1250 – 1537 mm | 39,2 – 60,5" / 996 – 1537 mm | 0 – 60,5" / 0 – 1537 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF70 | 59,2 – 70,5" / 1512 – 1791 mm | 49,2 – 70,5" / 1250 – 1791 mm | 0 – 70,5" / 0 – 1791 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF80 | 69,2 – 80,5" / 1757 – 2044 mm | 59,2 – 80,5" / 1503 – 2044 mm | 0 – 80,5" / 0 – 2044 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF90 | 79,2 – 90,5" / 2011 – 2298 mm | 69,2 – 90,5" / 1757 – 2298 mm | 0 – 90,5" / 0 – 2298 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF100 | 89,2 – 100,5" / 2265 – 2552 mm | 79,2 – 100,5" / 2011 – 2552 mm | 0 – 100,5" / 0 – 2552 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF110 | 99,2 – 110,5" / 2519 – 2806 mm | 89,2 – 110,5" / 2265 – 2806 mm | 0 – 110,5" / 0 – 2806 mm | Pneumatisch oder Hydraulisch – Riemenantrieb
ODF120 | 109,2 – 120,5" / 2773 – 3060 mm | 99,2 – 120,5" / 2519 – 3060 mm | 0 – 120,5" / 0 – 3060 mm | Pneumatisch oder Hydraulisch – Riemenantrieb

Technische Spezifikationen

• Serienname: SPEED FACER™ (ODF30 bis ODF120).
• Verfügbare Modelle: ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120.
• Bearbeitungsdurchmesser: modellabhängig von 0–30,5" / 775 mm bis 0–120,5" / 3060 mm.
• Motoroptionen: pneumatisch oder hydraulisch; Riemenantrieb; pneumatischer Motor bis zu 3 PS verfügbar.
• Vorschub: stufenlos 0,001–0,032 in/Umdrehung (0,025–0,813 mm/Umdrehung); mehrere Vorschubauslöser.
• Werkzeuge: Werkzeugaufnahme bis 0,75" (19,1 mm); kompatibel mit Hartmetall oder HSS.
• Werkzeugkopf und Werkzeugbit: unabhängige 360°-Drehung für Fasen, Nuten, Schultern und schräge Flächen.
• Sicherheitsmerkmale: Auto-Feed, Lagerschutz, Niederdruck-Sicherheitsverriegelung, Not-Aus; CE-zertifiziert.
• Schnelle Einrichtung: Einstellfinger und Nivellierfüße; versandfertige Kiste verfügbar.
