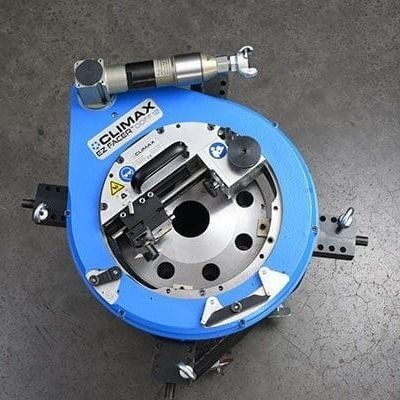

Tragbare Flanschdrehmaschine EZ FACER™ ODFF12

mit externe Drosselungpneumatisch

Produktübersicht
Die CLIMAX EZ-FACER™ ODFF12 ist ein Flanschbearbeitungsgerät mit Außendurchmesser-Montage (OD) für die präzise Vor-Ort-Bearbeitung von Flanschen mit planem Stirnflansch. Pneumatisch angetrieben und tragbar, ermöglicht es das Nacharbeiten von Flanschflächen, Nuten und Fasen ohne Demontage schwerer Rohrleitungs- oder Prozessanlagen. Die OD-Befestigung sorgt für eine stabile Ausrichtung bei kritischen Einsätzen vor Ort.

Robustheit & Einsatzbereiche
Das modulare, robuste Design macht die ODFF12 geeignet für anspruchsvolle Feldumgebungen. Sie ist ausgelegt für Wartungs-, Stillstands- und Reparatureinsätze, bei denen Ausfallzeiten minimiert und enge Bearbeitungstoleranzen eingehalten werden müssen.

Produktvorteile

• Tragbares OD-Montagekonzept ermöglicht In-situ-Bearbeitung ohne Abbau von Ausrüstung.
• Pneumatischer Antrieb und fernmontierte Bedienelemente für freihändige Bedienung und erhöhte Sicherheit.
• Modulares Spannfußsystem für schnelle, flexible Spannungen und wiederholbare Ausrichtung.
• Integrierte pneumatische Steuereinheit (PCU) mit einstellbarer Drehzahl und Vorschub.
• Geliefert in einer schützenden Metallkiste mit Kurzanleitung zur schnellen Inbetriebnahme.

Wichtige Merkmale

• Präzisions-Ebenheit: bis 0,006" (0,152 mm); Oberflächengüten bis 125 Ra (Bereich: 125–500 Ra).
• Bearbeitungsmöglichkeiten: Planfräsen, Nutenfräsen und Anfasen verschiedener Flanschtypen und Werkstoffe.
• Einstellbare Vorschubrate (Tabelle: 0–0,033"/U; Produktangabe auch 0–0,032") für präzise radiale und axiale Steuerung.
• Antrieb: Micro V-Riemen mit 5,4:1 Untersetzung; Dreharmgeschwindigkeit 5–40 U/min.
• Pneumatische Eingangsleistung: ≈1,3 PS (1 kW); typ. 90 psi bei 75 CFM / 620 kPa bei 2,1 m3/min.

Einrichtung & Betrieb

• Spannbereich ermitteln und passende Spannfüße anbringen.
• Gerät auf der Flansch-OD montieren und RDU ausrichten/zentrieren.
• Motor- und Schlittenbaugruppe einbauen.
• PCU konfigurieren, Vorschub auf Null stellen und dann Drehzahlregler langsam öffnen; Handventil betätigen.
• Vorschub und Drehzahl anpassen, um die gewünschte Oberfläche zu erzielen.
• Not-Aus durch Lösen des Ventilgriffs auslösen.

Zertifizierung & Konformität

• CE-konform – Maschinenrichtlinie 2006/42/EG.
• ISO 9001:2015 – Qualitätsmanagementkonformität.
• Erfüllt ASME-, API- und ANSI-Anforderungen an Oberflächenqualität.

Anwendungen

• Erneuerung beschädigter oder korrodierter Flansche.
• Bearbeitung von Nuten oder Fasen an flachen Flanschen.
• Vorbereitung von Dichtflächen bei Wartungs- oder Stillstandsarbeiten.
• Vor-Ort-Bearbeitung ohne Entfernen der Ausrüstung zur Reduzierung von Ausfallzeiten.

Branchen

• Öl & Gas
• Petrochemie & Raffinerien
• Schiffbau & Offshore
• Stromerzeugung
• Wasseraufbereitung & Versorgungsunternehmen
• Bergbau & Schwerindustrie
• Luft- und Raumfahrt & Verteidigung (bodengestützte Rohrsysteme)

Spezifikationen (Tabelle)
MODELL: ODFF12
Teilenummer: 106283
Montagebereich: 3–12,5" / 76,2–317,5 mm
Durchmesserbereich der Stirnseite: 4–12" / 101,6–304,8 mm
Radialer Werkzeugschlittenhub: 4,4" / 111,8 mm
Axialer Werkzeugkopfhub: 2,5" / 63,5 mm
Vorschubrate: 0–0,033"/U / 0–0,838 mm/U (einstellbar)
Antriebstyp: Micro V-Riemen
Untersetzung: 5,4:1
Dreharm-Geschwindigkeitsbereich: 5–40 U/min
Pneumatische Eingangsleistung: 1,3 PS (1 kW) — 90 psi bei 75 CFM / 620 kPa bei 2,1 m3/min
Maschinengewicht: 133,2 lbs / 60,4 kg
Versandgewicht: 250 lbs / 113,4 kg
Kistenabmessungen: 36,2 x 28,5 x 16" / 920 x 724 x 406 mm
HS-Code: 8461.9

Technische Daten

• Modell: ODFF12
• Teilenummer: 106283
• Montagebereich: 3–12,5" (76,2–317,5 mm)
• Stirndurchmesserbereich: 4–12" (101,6–304,8 mm)
• Radialer Schlittenhub: 4,4" (111,8 mm)
• Axialer Werkzeughub: 2,5" (63,5 mm)
• Vorschub: 0–0,033"/U (0–0,838 mm/U)
• Antrieb: Micro V-Riemen, Untersetzung 5,4:1
• Drehzahlbereich: 5–40 U/min
• Pneumatische Leistung: ≈1 kW (1,3 PS); 90 psi bei 75 CFM / 620 kPa bei 2,1 m3/min
• Maschinengewicht: 60,4 kg; Versandgewicht: 113,4 kg
• Kistenmaße: 920 x 724 x 406 mm
• HS-Code: 8461.9
