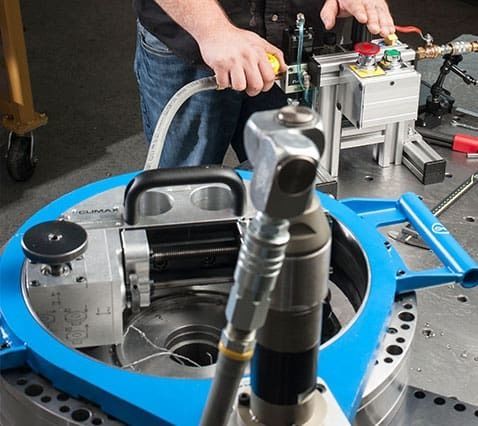

Pneumatische Flanschdrehmaschine FF1200

mit externe Drosselungautomatisch

Produktbeschreibung
Die CLIMAX FF1200 außenmontierte Flanschfräse (OD) ist für sicheres Flanschbearbeiten im Feld und für flexible Vor-Ort-Bearbeitung ausgelegt. Sie bearbeitet Flansche bis zu 12,5 in (317,5 mm) Durchmesser ohne Zusatzvorrichtungen und ist für Anwendungen in Öl-, Gas- und Chemiebereichen vorgesehen, die Genauigkeit und Produktivität erfordern.

Funktionen und Vorteile

• Sicherheitsmerkmale:
  • Vorschubsteuerung an der Außenseite der Maschine, damit der Bediener nicht in das Gerät greifen muss.
  • Not-Aus für sofortiges Anhalten und kontrolliertes Wiederanfahren.
  • Niedriger Druckabfall verhindert unbeabsichtigte Neustarts nach Luftversorgungsverlust.
  • CE-zertifiziert.
• Flexibilität und Produktivität:
  • Eine Maschine für sieben Flanschtypen ohne Aufsätze: Flat face, Raised face, Ring type joints (RTJ), Tongue & groove, Lens ring, Grayloc (Nabenprofil), Compact flanges.
  • Verfügbar in drei Modellgrößen zur Bearbeitung bis 12,5, 24,5 oder 36,5 in (317,5, 622,3 oder 927,1 mm).
  • Automatischer und variabler Vorschub serienmäßig bei radialem und axialem Vorschub, ermöglicht bis zu 30 % Zeitersparnis gegenüber konventionellen Methoden.
  • Anpassung der Vorschubrate während der Bearbeitung; Start/Stopp des Vorschubs während des Betriebs zum Bearbeiten einer Schulter; unterstützt höhere Drehzahlen und bessere Oberflächenqualität.
  • Werkzeugkopf und Werkzeugbit drehen unabhängig in jeden Winkel; Voreinstellungen: 0°, 23°, -23°.
• Konstruktion und Wartung:
  • Kein gebrochener Scherstift bei einem Unfall — zurücksetzen und weiterarbeiten.
  • Spannmechanismus und Lageranordnung bieten Steifigkeit und gleichbleibende Bearbeitungsleistung.
  • Gleichmäßiger Drehantrieb für konstante Oberflächenqualität.

Technische Daten

• Bearbeitungsdurchmesser: 0 – 12,5 in (0 – 317,5 mm)
• Vorschubrate: 0 – 0,035 in/U (0 – 0,889 mm/U)
• OD-Befestigungsdurchmesser: 2 – 14,1 in (50,8 – 358,1 mm)
• Energieoption: Pneumatisch
• Flanschtypen: Flat face; Raised face; Ring type joints (RTJ); Tongue & groove; Lens ring; Grayloc (Nabenprofil); Compact flanges
• Werkzeugkopf-Voreinstellungen: 0°, 23°, -23°
• Verfügbare Modellgrößen: bis zu 12,5, 24,5 und 36,5 in (317,5, 622,3, 927,1 mm)
