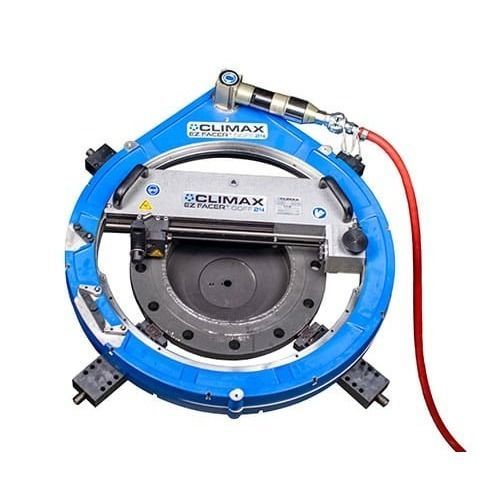

Tragbare Flanschdrehmaschine EZ FACER™ ODFF24

mit externe DrosselungRillierungpneumatisch

Produktübersicht
Die CLIMAX EZ-FACER™ ODFF24 mit Außendurchmesser-Aufnahme (OD) ist eine tragbare, pneumatisch angetriebene Flanschbearbeitungsmaschine für die präzise Vor-Ort-Bearbeitung von Flanschen mit flacher Stirnfläche. Sie ermöglicht das Nacharbeiten, Nuten und Anfasen ohne Demontage schwerer Rohrleitungs- oder Prozesssysteme. Die OD-Befestigung sorgt für stabile Ausrichtung bei kritischen Wartungseinsätzen.

Produktvorteile

• Präzisionsbearbeitung: Ebenheit bis 0,006 in (0,152 mm) und Oberflächen bis 125 Ra (Bereich 125–500 Ra) für reproduzierbare Ergebnisse.
• Vielseitige Bearbeitung: Planfräsen, Nutenfräsen und Anfasen an verschiedenen Flanschtypen und Werkstoffen.
• Leistung und Steuerung: Integrierte pneumatische Steuereinheit (PCU) mit einstellbarer Geschwindigkeit und Vorschub; Vorschub einstellbar 0–0,033 in/U.
• Schnelle Einrichtung: Modulare Spannfußbefestigung für flexibles Spannen und schnelle Inbetriebnahme.
• Betriebssicherheit: Pneumatischer Antrieb, freihändiger Betrieb möglich und fernbediente Steuerungen mit Not-Aus.

Einrichtung & Betrieb

• Geliefert in einer maßgefertigten Metall-Schutzbox mit einseitiger Schnellreferenzanleitung.
• Spannbereich bestimmen und Spannfüße anbringen.
• An Werkstück montieren und RDU ausrichten/zentrieren.
• Motor und Schlittenbaugruppe installieren.
• PCU einrichten und Vorschub auf Null einstellen.
• Geschwindigkeitsregler langsam öffnen und Handventil betätigen; Vorschub und Drehzahl für das gewünschte Finish einstellen.
• Not-Aus durch Lösen des Ventilgriffs auslösen.

Zertifizierung und Konformität

• CE-konform – Maschinenrichtlinie 2006/42/EG.
• ISO 9001:2015 Qualitätsmanagement.
• Erfüllt ASME-, API- und ANSI-Anforderungen an Oberflächenqualität.

Anwendungen

• Erneuerung beschädigter oder korrodierter Flansche.
• Bearbeitung von Nuten und Abschrägungen an flachen Flanschen.
• Vorbereitung von Dichtflächen bei Wartungs- oder Stillstandsarbeiten.
• Vor-Ort-Bearbeitung ohne Ausbau der Ausrüstung.

Branchen

• Öl und Gas
• Petrochemie und Raffinerien
• Schiffbau und Offshore
• Stromerzeugung
• Wasseraufbereitung und Versorgungsunternehmen
• Bergbau und Schwerindustrie
• Luft- und Raumfahrt sowie Verteidigung (bodenbasierte Rohrleitungssysteme)

CHARAKTERISTIKEN / SPEZIFIKATIONEN
MODELL: ODFF24
Teilenummer: 106284
Montagebereich: 9,7–24,5 in / 246–622 mm
Durchmesserbereich Stirnseite: 0–24 in / 0–609,6 mm
Radialer Schlittenhub: 12,8 in / 324,9 mm
Axialer Werkzeugkopfhub: 2,5 in / 63,5 mm
Vorschubgeschwindigkeit: 0–0,033 in/U / 0–0,838 mm/U

DREHANTRIEBSSYSTEM
Antriebstyp: Mikro-V-Riemen
Untersetzung: 9,0:1
Dreharm-Drehzahlbereich: 5–30 rpm
Erforderliche pneumatische Leistung: 1,3 hp (1 kW); 90 psi bei 57 CFM / 620 kPa bei 1,6 m3/min

MAßE
Maschinengewicht: 237 lbs / 60,4 kg
Versandgewicht: 410 lbs / 186 kg
Kistenmaße: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
HS-Code: 8461.9

Technische Spezifikationen

• Modell: ODFF24
• Teilenummer: 106284
• Montagebereich: 9,7–24,5 in (246–622 mm)
• Bearbeitbarer Stirndurchmesser: 0–24 in (0–609,6 mm)
• Radialer Schlittenhub: 12,8 in (324,9 mm)
• Axialer Kopfhub: 2,5 in (63,5 mm)
• Vorschub: 0–0,033 in/U (0–0,838 mm/U)
• Antriebstyp: Mikro-V-Riemen
• Untersetzung: 9,0:1
• Dreharm-Geschwindigkeit: 5–30 rpm
• Pneumatische Zufuhr: 1,3 hp (1 kW); 90 psi bei 57 CFM (620 kPa bei 1,6 m3/min)
• Maschinengewicht: 237 lbs (60,4 kg)
• Versandgewicht: 410 lbs (186 kg)
• Kistenmaße: 1200 x 1032 x 406 mm
