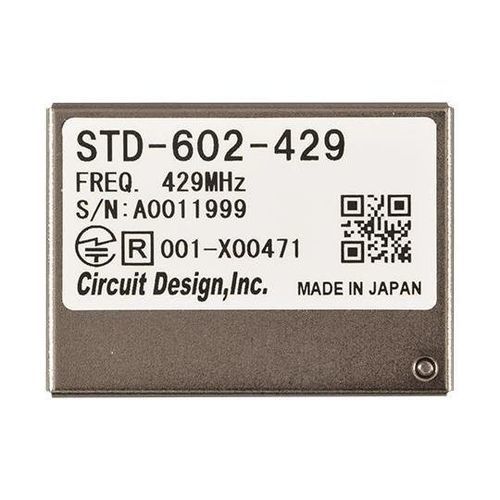

Mehrweg-Funkmodul STD-602-429

UHFschmalbandig

Das UHF-FM-Schmalband-Kompaktfunkmodul STD-602-429 eignet sich für industrielle Fernsteuerungs- und Telemetrieanwendungen, die im 429-MHz-Band betrieben werden. Dieses Modul, das für den Einsatz in Japan bestimmt ist, verfügt über eine Bauartzulassung (Giteki-Zeichen), was bedeutet, dass für seine Verwendung keine Funklizenz oder Registrierung erforderlich ist. Das STD-602-429 verfügt über eine einfache serielle Schnittstelle und ermöglicht die Verwendung eines eigenen Kommunikationsprotokolls. Die HF-Leistung, die Datenrate und der Kanal können über spezielle serielle Befehle eingestellt werden. Wie in den japanischen Vorschriften vorgeschrieben, ist auch die Carrier Sensing-Funktion implementiert und wird automatisch ausgeführt. ARIB STD-T67-konformEnthält die Bauartzulassung (Giteki-Zeichen)429-MHz-BandKlein 36 x 26 x 6,1 mmStromsparender Betrieb - 27 mA (TX 10 mW / 3 V) - 17 mA (RX)Transparente Schnittstelle für Dateneingabe und -ausgabeBefehlssteuerungsschnittstelle Anwendungen: Industrielle FernsteuerungssystemeTelemetriesystemeÜberwachungssysteme Spezifikationen: Anwendbarer StandardARIB STD-T67Typ Zertifizierung der Bauart (Giteki-Zeichen) erworben KommunikationsverfahrenSimplex, Halbduplex EmissionstypF1DFSK schmal Frequenz429,246875 bis 429,915625 MHz Anzahl der HF-Kanäle40 Kanäle79 Kanäle96 Kanäle4.800 bps2.400 bps (TX 5, 10 mW)2.400 bps (TX 1 mW) Kanalschritt12.5 kHz6,25 kHz4.800 bps2.400 bps HF-Bitrate4.800 / 2.400 bps Versorgungsspannung3,0 bis 5,0 V DC Versorgungsstrom27 mA typ. (TX 10 mW)17 mA typ. (RX) Betriebstemperaturbereich-20 bis +65 °C Abmessungen36 x 26 x 6,1 mm Gewicht13 g Senderteil: HF-Ausgangsleistung10 / 5 / 1 mWLeitungsgebunden 50 Ohm Abweichung+/-2,4 kHz+/-1,2 kHzPN9 4.800 bpsPN9 2.400 bps Störaussendung< -27 dBm Nachbarkanal-Streuleistung> 40 dBcPN9 2.400 / 4.800 bps Empfängerteil: EmpfängertypEinzel-Superheterodyn Maximaler Eingangspegel10 dBm Empfängerempfindlichkeit-114 dBm (4.800 bps)BER 1% Nachbarkanalselektivität50 dB (4.800 bps)+/-12,5 kHz Blocking75 dB+/-1 MHz Störstrahlung< -54 dBm Schnittstelle: Datenschnittstelle (DI / DO)L = GND H = VCC, asynchronTransparente Befehlsschnittstelle (TXD / RXD)UART 19.200 bps8 Datenbit, keine Parität, 1 Stoppbit Hauptmerkmale / Technische Daten: Konform mit ARIB STD-T67 Typenzertifizierung der Bauart (Giteki-Zeichen) Frequenz: 429,246875 bis 429,915625 MHz HF-Ausgangsleistung: 10 / 5 / 1 mW Datenraten: 4.800 / 2.400 bps Versorgungsspannung: 3,0 bis 5,0 V DC Stromverbrauch: 27 mA (TX), 17 mA (RX) Betriebstemperatur: -20 bis +65 °C Abmessungen: 36 x 26 x 6,1 mm Gewicht: 13 g Transparente und Befehlssteuerungsschnittstelle Carrier-Sensing-Funktion implementiert
